天線理論 - 基礎

需要表達想法、觀點或疑問的人，可以透過語音通訊來實現。

下圖顯示了兩個人互相交流。這裡，通訊是透過聲波進行的。但是，如果兩個人相距較遠，則必須將這些聲波轉換成電磁波。將所需資訊訊號轉換成電磁波的裝置稱為天線。

什麼是天線？

天線是一種換能器，它可以將電能轉換為電磁波，反之亦然。

天線可以用作發射天線或接收天線。

天線也可以稱為天線（Aerial）。其複數形式為天線 (antennae) 或天線 (antennas)。如今，天線根據其尺寸和形狀發生了許多變化。根據其各種應用，存在許多型別的天線。

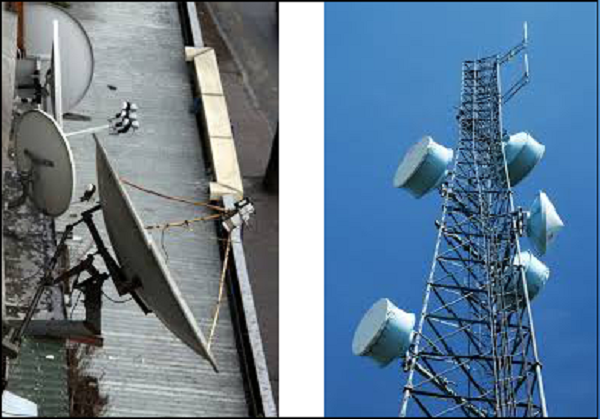

以下圖片是不同型別天線的示例。

在本節中，您將學習天線的基本概念、規格和不同型別的天線。

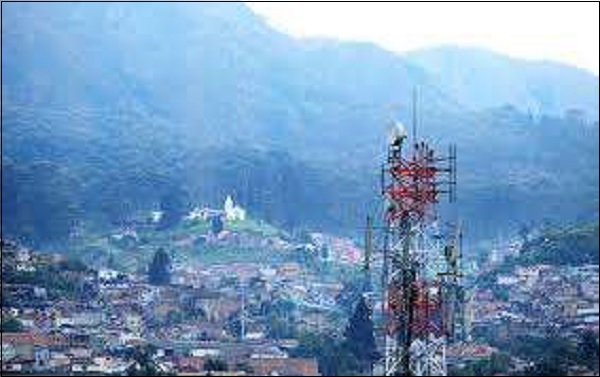

在通訊系統領域，每當需要無線通訊時，就需要天線。天線能夠傳送或接收電磁波進行通訊，在無法鋪設線路系統的地方，天線就顯得尤為重要。以下場景對此進行了說明。

為了聯絡偏遠地區，必須沿整個路線鋪設線路，包括山谷、山脈、崎嶇的小路、隧道等，才能到達偏遠地區。無線技術的進步使整個過程變得非常簡單。天線是這項無線技術的關鍵元素。

在上圖中，天線幫助在整個區域（包括山谷和山脈）建立通訊。這個過程顯然比在整個區域鋪設線路系統更容易。

天線的唯一功能是功率輻射或接收。天線（無論是發射、接收還是兩者兼有）都可以透過傳輸線連線到站點的電路。天線的功能取決於傳輸線的輻射機制。

設計用於以最小損耗傳輸大距離電流的導體稱為傳輸線。例如，連線到天線的導線。以均勻速度傳輸電流且長度無限的直線傳輸線不輻射功率。

為了使傳輸線成為波導或輻射功率，必須對其進行相應的處理。

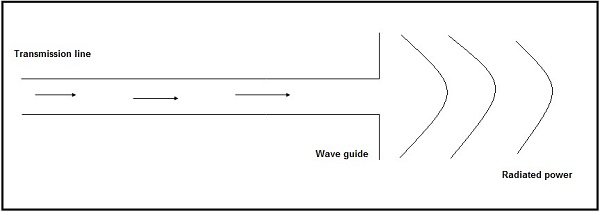

透過觀察下圖可以很好地理解這一點：

上圖表示一個充當天線的波導。來自傳輸線的功率透過具有孔徑的波導傳播，以輻射能量。

根據以下幾點，天線可以分為各種型別：

以下是根據物理結構劃分的幾種天線型別。您將在後面的章節中學習這些天線。

以下是根據工作頻率劃分的幾種天線型別。

以下是根據應用模式劃分的幾種天線型別：
