天線理論 - 微帶天線

微帶天線是低剖面天線。一塊安裝在地面上的金屬貼片，中間夾有介質材料，構成了微帶天線或貼片天線。這些天線尺寸非常小，輻射功率低。

貼片天線在100MHz以上頻率的低剖面應用中很受歡迎。

微帶天線的構造和工作原理

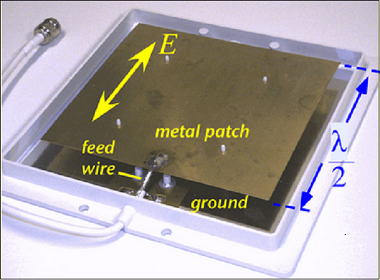

微帶天線由一塊非常薄的金屬條帶構成，該金屬條帶放置在接地板上，中間夾有介質材料。輻射元件和饋線透過在介質材料上進行光刻蝕工藝來放置。通常，為了便於分析和製造，貼片或微帶天線的形狀選擇為方形、圓形或矩形。下圖顯示了一個微帶天線或貼片天線。

金屬貼片的長度為λ/2。當天線被激勵時，在介質內部產生的波會發生反射，能量從金屬貼片的邊緣輻射出去，輻射功率非常低。

微帶天線或貼片天線的輻射方向圖較寬。它的輻射功率低，頻率頻寬窄。

上圖顯示了微帶天線或貼片天線的輻射方向圖。它的方向性較差。為了獲得更大的方向性，可以使用這些貼片天線形成陣列。

以下是微帶天線的優點：

以下是微帶天線的缺點：

以下是微帶天線的應用：
