天線理論 - 菱形天線

菱形天線是一種等邊平行四邊形天線。通常，它有兩個相對的銳角。傾斜角θ大約等於主瓣角的90°減。菱形天線的工作原理是行波輻射器。它以菱形或鑽石形狀排列，水平懸掛在地球表面上方。

頻率範圍

菱形天線的頻率範圍約為3MHz至300MHz。該天線工作在HF和VHF頻段。

菱形天線的構造

菱形天線可以看作是兩個V形天線首尾相連形成鈍角。由於其簡單易建，因此用途廣泛：

• 在HF傳輸和接收中

• 商業點對點通訊

菱形天線的構造呈菱形，如圖所示。

菱形的兩側被認為是雙線傳輸線的導體。當該系統設計合理時，輻射會在輻射主軸線上集中。在實踐中，一半的功率在天線的終端電阻上耗散。其餘的功率被輻射出去。浪費的功率會導致旁瓣。

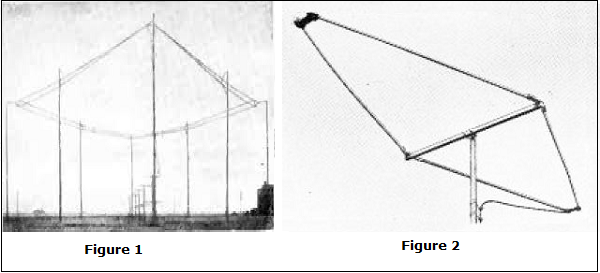

圖1顯示了菱形天線在過去用於點對點通訊的構造。圖2顯示瞭如今用於電視接收的菱形UHF天線。

菱形天線最大的增益沿著主軸方向，該主軸穿過饋電點並終止於自由空間。水平菱形天線獲得的極化在菱形的平面內，即水平方向。

輻射方向圖

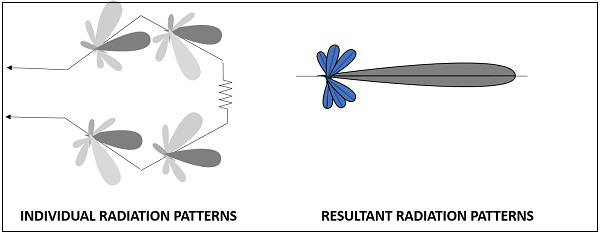

菱形天線的輻射方向圖如下所示。所得方向圖是天線所有四個支腿輻射的累積效應。這種方向圖是單向的，可以透過去除終端電阻使其成為雙向的。

菱形天線的主要缺點是，沒有與主瓣合併的輻射部分會導致相當大的旁瓣，這些旁瓣具有水平和垂直極化。

優點

菱形天線的優點如下：

• 輸入阻抗和輻射方向圖相對恆定

• 可以連線多個菱形天線

• 簡單有效的傳輸

缺點

菱形天線的缺點如下：

• 終端電阻器浪費功率

• 需要很大的空間

• 傳輸效率降低

應用

菱形天線的應用如下：

• 用於HF通訊

• 用於長距離天波傳播

• 用於點對點通訊

使用長線的另一種方法是彎曲並將其製成環形圖案，並觀察其輻射引數。這種天線被稱為環形天線。
