天線理論 - 共線陣列

共線陣列由兩個或多個半波偶極子端對端排列而成。這些天線放置在一條公共線上或軸線上，彼此平行或共線。

這些陣列的最大輻射方向是寬邊，垂直於陣列線。這些陣列也稱為廣播陣列或全向陣列。

共線陣列天線的工作頻率範圍大約為30 MHz 至 3GHz，屬於VHF 和UHF 波段。

陣列結構

這些共線陣列是單向天線，具有高增益。該陣列的主要目的是增加輻射功率，並透過避免其他方向的功率損失來提供高方向性波束。

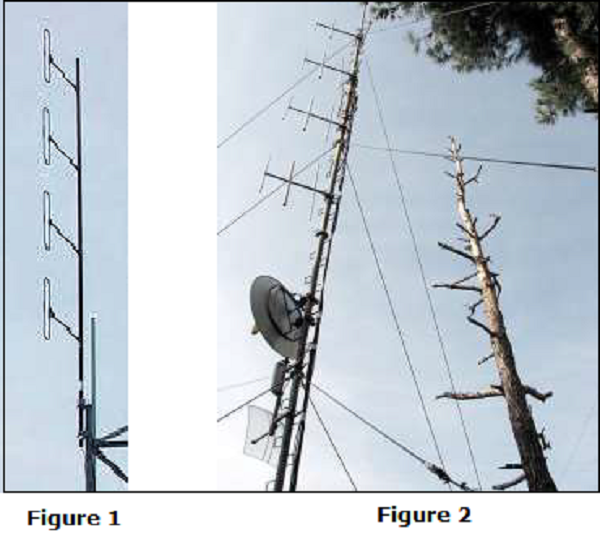

以上圖片顯示了共線陣列的圖片。在圖 1 中，可以看到共線陣列是使用摺疊偶極子形成的，而在圖 2 中，共線陣列是由普通偶極子形成的。兩種型別都常用半波偶極子。

這些共線陣列的輻射方向圖類似於單個偶極子的輻射方向圖，但隨著偶極子數量增加的陣列方向圖會產生差異。

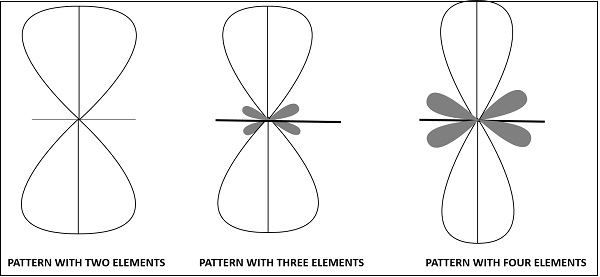

分別使用兩個、三個和四個元件製成的共線陣列的輻射方向圖如上圖所示。

旁瓣陣列也具有相同的模式，其中最大輻射方向垂直於天線線。

以下是共線陣列天線的優點：

以下是共線陣列天線的缺點：

以下是共線陣列天線的應用：
