天線理論 - 環形天線

一個載有射頻電流的線圈繞成單匝環路，可以用作一種稱為環形天線的天線。透過該環形天線的電流同相位。磁場垂直於整個載流環路。

環形天線的操作頻率範圍約為300MHz至3GHz。該天線工作在超高頻 (UHF) 範圍內。

環形天線的構造和工作原理

環形天線是一個載有射頻電流的線圈。根據設計者的方便，它可以是圓形、矩形、三角形、方形或六邊形等任何形狀。

環形天線有兩種型別。

大型環形天線也稱為諧振天線。它們具有較高的輻射效率。這些天線的長度幾乎等於預期的波長。

$$L =\lambda$$

其中，

該天線的主要引數是其周長，約為一個波長，並且應為封閉環路。為了減小尺寸而使環路彎曲不是一個好主意，因為這會增加電容效應並導致效率降低。

小型環形天線也稱為磁環天線。這些天線諧振性較低。它們主要用作接收器。

這些天線的尺寸為波長的十分之一。

$$L =\frac{\lambda}{10}$$

其中，

小型環形天線的特點是：

由於其高電抗，其阻抗難以與發射機匹配。如果環形天線必須充當發射天線，則這種阻抗失配肯定是一個問題。因此，這些環形天線最好用作接收天線。

小型環形天線主要有兩種型別：

這兩種型別的環形天線最常用。其他型別（矩形、三角形、橢圓形等）也根據設計者的規格製作。

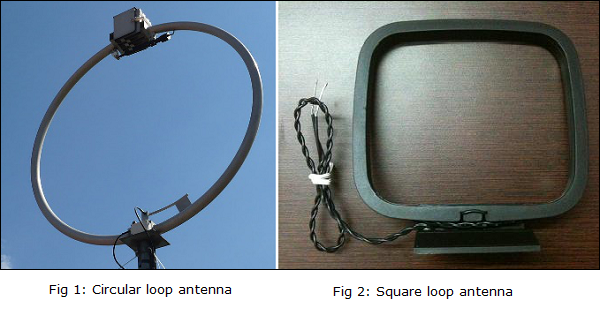

上圖顯示了圓形和方形環形天線。由於信噪比高，這些型別的天線主要用作調幅接收器。它們也易於在無線電接收器的Q值電路中進行調諧。

環形天線的極化將是垂直極化或水平極化，這取決於饋電位置。垂直極化位於垂直邊的中心，而水平極化位於水平邊的中心，這取決於環形天線的形狀。

小型環形天線通常是線性極化的。當這種小型環形天線安裝在行動式接收器頂部時，其輸出連線到儀表，它就成為一個很棒的方向查詢器。

這些天線的輻射方向圖與短水平偶極天線的輻射方向圖相同。

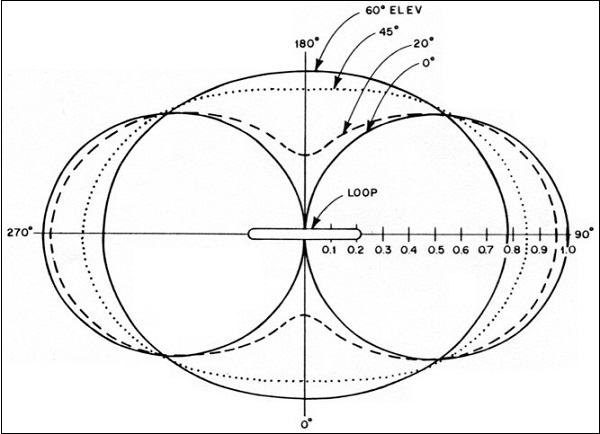

上圖顯示了小型高效環形天線的輻射方向圖。圖中還清楚地說明了不同環路角度的輻射方向圖。0°處的切線表示垂直極化，而90°處的線表示水平極化。

環形天線的優點如下：

環形天線的缺點如下：

環形天線的應用如下：
