放大器負反饋

---

---

放大器中的負反饋是指將一部分放大後的輸出訊號反饋到輸入端，但相位相反的方法。由於放大器提供180^o相移，而反饋網路沒有，因此會發生相位相反的情況。

當輸出能量被施加到輸入端時，為了將電壓能量作為反饋，輸出以並聯方式獲取；為了將電流能量作為反饋，輸出以串聯方式獲取。

負反饋電路主要分為兩種型別：

• 負電壓反饋
• 負電流反饋

負電壓反饋

在這種方法中，反饋到放大器輸入端的電壓與輸出電壓成比例。這進一步分為兩種型別：

• 電壓串聯反饋
• 電壓並聯反饋

負電流反饋

在這種方法中，反饋到放大器輸入端的電壓與輸出電流成比例。這進一步分為兩種型別。

• 電流串聯反饋
• 電流並聯反饋

讓我們簡要了解一下它們。

電壓串聯反饋

在電壓串聯反饋電路中，一部分輸出電壓透過反饋電路串聯到輸入電壓。這也稱為**並聯驅動串聯饋送**反饋，即並聯串聯電路。

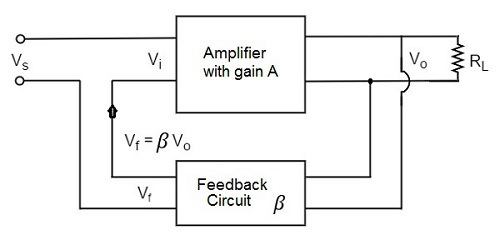

下圖顯示了電壓串聯反饋的框圖，由此可以看出反饋電路與輸出並聯，但與輸入串聯。

由於反饋電路與輸出並聯，輸出阻抗降低；由於與輸入串聯，輸入阻抗增加。

電壓並聯反饋

在電壓並聯反饋電路中，一部分輸出電壓透過反饋網路並聯到輸入電壓。這也稱為**並聯驅動並聯饋送**反饋，即並聯-並聯原型。

下圖顯示了電壓並聯反饋的框圖，由此可以看出反饋電路與輸出並聯，也與輸入並聯。

由於反饋電路與輸出和輸入都並聯，輸出阻抗和輸入阻抗都降低。

電流串聯反饋

在電流串聯反饋電路中，一部分輸出電壓透過反饋電路串聯到輸入電壓。這也稱為**串聯驅動串聯饋送**反饋，即串聯-串聯電路。

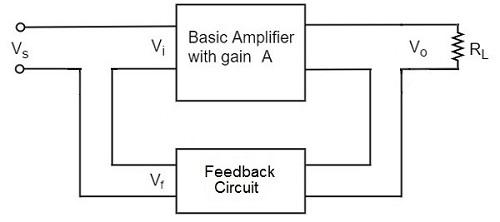

下圖顯示了電流串聯反饋的框圖，由此可以看出反饋電路與輸出串聯，也與輸入串聯。

由於反饋電路與輸出和輸入都串聯，輸出阻抗和輸入阻抗都增加。

電流並聯反饋

在電流並聯反饋電路中，一部分輸出電壓透過反饋電路串聯到輸入電壓。這也稱為**串聯驅動並聯饋送**反饋，即串聯-並聯電路。

下圖顯示了電流並聯反饋的框圖，由此可以看出反饋電路與輸出串聯，但與輸入並聯。

由於反饋電路與輸出串聯，輸出阻抗增加；由於與輸入並聯，輸入阻抗降低。

現在讓我們將不同型別的負反饋影響的放大器特性列成表格。
