確定串聯和並聯電阻的等效電阻

---

介紹

電路是這裡最重要的因素，它在電阻並聯連線時起作用。可以看出，並聯電路中每個電阻的電位差保持相同，但電流在電阻中的流動並不相同。總電流的計算是透過將每個電阻器中的電流相加來完成的。

並聯電路的應用已在家庭配電中得到體現。這種電路更適合應用於避免短路，並有助於監控不同裝置的電流流動。

目的

這兩個因素的主要目的是確定這些電阻在並聯連線時的等效電阻。

理論

可以看出，當兩個或兩個以上的電阻連線在兩點之間時，這種情況稱為並聯連線。在並聯情況下，各電阻兩端的電位差保持相同（Brainigniter，2022）。這方面另一個重要的方面是，流過電阻的電流看起來是不同的。公式顯示為

$$\mathrm{1/R_p = 1/R_1 \:+\: 1/R_2 \:+\: 1/R_3}$$

所需材料

此因素的檢查需要不同的材料。在所需材料中，有：兩個電阻、電流表、電池消除器、所需的插頭鑰匙、一塊砂紙、連線線、電阻箱和電壓表（Betrained，2022）。這些被認為是檢查過程中的重要材料。

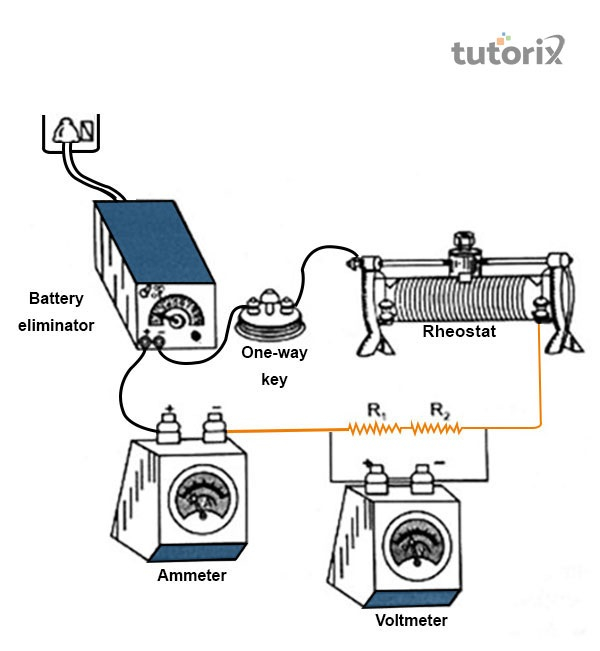

圖1：孔徑排列

電路圖和步驟

首先，需要根據電路圖(i)設定裝置。之後，需要插入鑰匙並調節電阻箱。調整將持續進行，直到電壓表和電流表顯示讀數，這是透過滑動變數來完成的（Yang *等*，2019）。

然後讀取電流表和電壓表的讀數，然後關閉電池一段時間。在接下來的圖中，重複這些步驟。使用公式R = V/1計算電阻。這是計算圖中電阻的步驟。

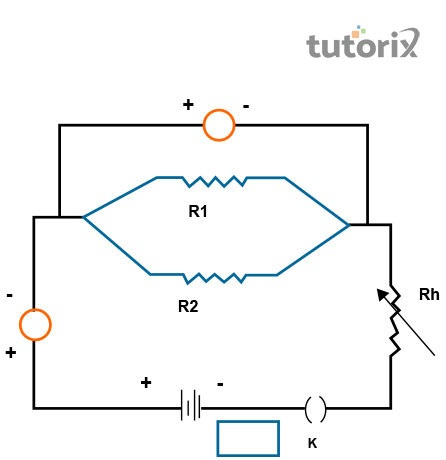

圖2：電路圖

觀察表

$\mathrm{R_1}$ 表格

序號	電壓表讀數 (V)	電流表讀數 (I)	電阻 (R = V/I)
1.	0.02 V	0.01 A	2 $\mathrm{\Omega}$
2.	0.04 V	0.02 A	保持不變
3.	0.08 V	0.04 A	保持不變

表1：$\mathrm{R_1}$ 值計算

這裡，$\mathrm{R_1}$ 的平均值為 $\mathrm{(2+2+2)/3 = 2\:\Omega}$

$\mathrm{R_2}$ 表格

序號	電壓表讀數 (V)	電流表讀數 (I)	電阻 (R = V/I)
1.	0.01 V	0.01 A	1 $\mathrm{\Omega}$
2.	0.02 V	0.02 A	1 $\mathrm{\Omega}$
3.	0.04 V	0.04 A	1 $\mathrm{\Omega}$

表2：$\mathrm{R_2}$ 值計算

這裡，$\mathrm{R_2}$ 的平均值為 $\mathrm{(1+1+1)/3 = 1\:\Omega}$

$\mathrm{R_p}$ 表格

序號	電壓表讀數 (V)	電流表讀數 (I)	電阻 (R = V/I)
1.	0.02 V	0.03 A	2/3 $\mathrm{\Omega}$
2.	0.04 V	0.06 A	2/3 $\mathrm{\Omega}$
3.	0.06 V	0.09 A	2/3 $\mathrm{\Omega}$

表3：$\mathrm{R_3}$ 值計算

這裡，$\mathrm{R_p}$ 的平均值為 $\mathrm{(2/3+2/3+2/3)/3 = 2/3\:\Omega = 0.67\:\Omega}$

結果

此事的結果是，計算出的等效電阻值 $\mathrm{(R_p)=2/3\:\Omega\:=\:0.67\:\Omega}$ 該值來自等效電阻的實驗 $\mathrm{(R_p)=2/3\:\Omega\:=\:0.67\:\Omega}$ Ω（電子學，2022）。這裡最重要的因素是 $\mathrm{R_p}$ 小於各個電阻。

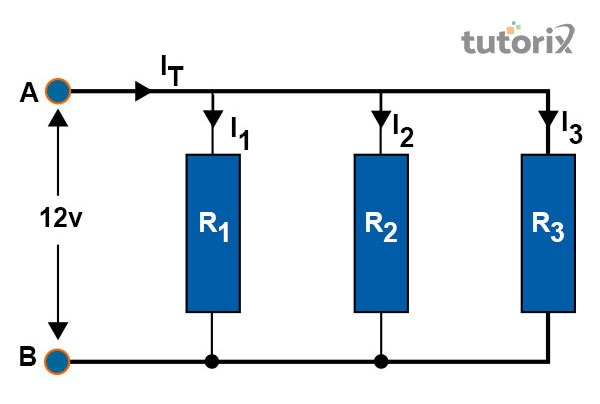

圖3：並聯電阻

注意事項

此過程需要在該問題中採取一些預防措施。它指出，粗銅線應該比連線線更有效。在這種情況下，所有導線的連線都必須牢固（Helseth，2019）。重要的是要注意電壓表的連線，並且連線應該與電阻並聯。電流的流動應該持續很短時間，以避免電路不必要的加熱。

結論

這裡的想法是並聯電路和串聯電路的概念。這裡電壓表以並聯方式連線，並且當電阻串聯時進行連線。在這種情況下，可以使用合成電阻獲得最大結果。這裡最重要的點是電阻應該串聯連線。電壓表的聯結器指出連線應該根據實驗設定的設定進行。

常見問題解答 (FAQs)

Q1. 串聯電路中等效電阻的概念是什麼？

答：可以看出，等效電阻是電阻的代數和。歐姆定律有助於找到電路中的電流流動。它等於電壓，並且除以等效電阻。

Q2. 兩個串聯連線的電阻的等效概念是什麼？

答：可以看出，當兩個相等的電阻串聯連線時，串聯的總電阻將為 R + R = 2R。串聯的概念透過上面給出的公式來描述。

Q3. 為什麼並聯和串聯的電阻不同？

答：該概念彼此不同，因為並聯電路具有不同的特性。還可以看出，總電阻也與電阻之和不同。
