SwiftUI - 繪製五角星

五角星是一種形狀，類似於宇宙中的星星。它是一個封閉的形狀，透過連線正多邊形的非相鄰頂點建立。在 SwiftUI 中，五角星形狀用於評分系統中表示評分，在書籤系統中標記收藏項，也可以用於指示各種狀態或成就。

它也用於導航等。它還有助於為 Apple 的應用程式建立引人入勝且具有吸引力的使用者介面。

在 SwiftUI 中繪製五角星形狀

SwiftUI 沒有提供任何直接建立五角星形狀的內建方法，因此我們將在此討論如何藉助 path(in:) 和 addLine(to:) 方法建立自定義五角星形狀。此處，path(in:) 方法用於計算五角星的點，而 addLine(to:) 方法用於透過繪製線將它們連線起來。

語法

以下是語法：

addLine(to end: CGPoint)

引數

end：此引數表示線段端點在使用者空間座標中的位置。

按照以下步驟在 SwiftUI 中繪製五角星：

在 SwiftUI 中繪製五角星的步驟

步驟 1：定義五角星的形狀

建立一個符合 Shape 協議的五角星形狀結構體。在這個結構體中，我們實現 path(in:) 和 addLine(to:) 方法來查詢點並連線它們。

struct MyStar: Shape {
   func path(in rect: CGRect) -> Path {
      let Scenter = CGPoint(x: rect.width / 2, y: rect.height / 2)
      let StarVertices = 5
      let SinnerRadius = rect.width / 5
      let SouterRadius = rect.width / 2

      var path = Path()

      let AIncrement = .pi * 2 / CGFloat(StarVertices)
      let halfAngleIncrement = AIncrement / 2

      for p in 0..<StarVertices {
         let angle = CGFloat(p) * AIncrement
         let outerPoint = CGPoint(
            x: Scenter.x + cos(angle) * SouterRadius, y: Scenter.y + sin(angle) * SouterRadius)
         let innerPoint = CGPoint(
            x: Scenter.x + cos(angle + halfAngleIncrement) * SinnerRadius,
            y: Scenter.y + sin(angle + halfAngleIncrement) * SinnerRadius)

         if p == 0 {
            path.move(to: outerPoint)
         } else {
            path.addLine(to: outerPoint)
         }

         path.addLine(to: innerPoint)
      }

      path.closeSubpath()

      return path
   }
}

步驟 2：在檢視中指定五角星形狀

現在將五角星形狀結構體插入 ContentView 以在螢幕上顯示該形狀。

struct ContentView: View {
   var body: some View {
      VStack {
         MyStar()
      }
   }
}

步驟 3：自定義五角星形狀

我們可以藉助 SwiftUI 提供的各種修飾符（例如 fill()、frame()、background() 等）來自定義五角星形狀。

struct ContentView: View {
   var body: some View {
      VStack {
         MyStar()
           .fill(Color.pink)
           .frame(width: 150, height: 150)
           .background(Color.yellow)
           .clipShape(Circle())
      }
   }
}

示例 1

以下 SwiftUI 程式用於繪製具有圓形背景的五角星形狀。

import SwiftUI

// Star shape
struct MyStar: Shape {

  func path(in rect: CGRect) -> Path {
    let Scenter = CGPoint(x: rect.width / 2, y: rect.height / 2)
    let StarVertices = 5
    let SinnerRadius = rect.width / 5
    let SouterRadius = rect.width / 2

    var path = Path()

    let AIncrement = .pi * 2 / CGFloat(StarVertices)
    let halfAngleIncrement = AIncrement / 2

    for p in 0..<StarVertices {
      let angle = CGFloat(p) * AIncrement
      let outerPoint = CGPoint(
        x: Scenter.x + cos(angle) * SouterRadius, y: Scenter.y + sin(angle) * SouterRadius)
      let innerPoint = CGPoint(
        x: Scenter.x + cos(angle + halfAngleIncrement) * SinnerRadius,
        y: Scenter.y + sin(angle + halfAngleIncrement) * SinnerRadius)

      if p == 0 {
         path.move(to: outerPoint)
      } else {
         path.addLine(to: outerPoint)
      }
       path.addLine(to: innerPoint)
    }
    path.closeSubpath()
    return path
  }
}
struct ContentView: View {
   var body: some View {
      VStack {
         MyStar()
            .fill(Color.pink)
            .frame(width: 150, height: 150)
            .background(Color.yellow)
            .clipShape(Circle())
      }
   }
}

#Preview {
   ContentView()
}

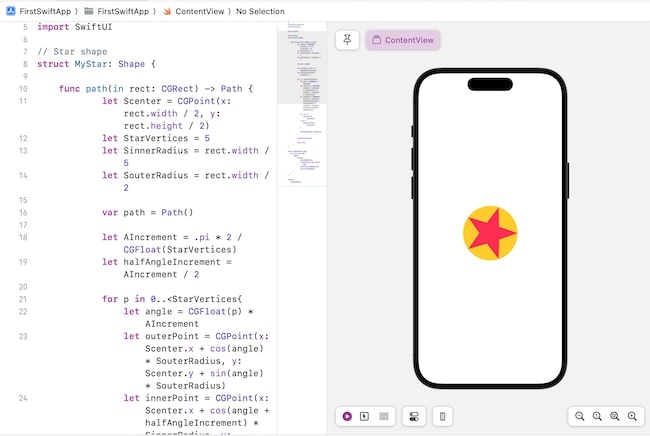

輸出

示例 2

以下 SwiftUI 程式用於繪製具有不同頂點數的多個五角星形狀。

import SwiftUI

// Star shape
struct Star: Shape {
   var vertex: Int

   func path(in rect: CGRect) -> Path {
      guard vertex >= 2 else { return Path() }

      let Scenter = CGPoint(x: rect.width / 2, y: rect.height / 2)
      let Sangle = 2 * .pi / Double(vertex)
      let Sradius = min(rect.width, rect.height) / 2

      var path = Path()
      var firstPoint = true

      for i in 0..<vertex * 2 {
         let cAngle = Double(i) * Sangle / 2
         let points = CGPoint(
            x: Scenter.x + CGFloat(cos(cAngle)) * (i % 2 == 0 ? Sradius : Sradius / 2),
            y: Scenter.y + CGFloat(sin(cAngle)) * (i % 2 == 0 ? Sradius : Sradius / 2)
         )

         if firstPoint {
            path.move(to: points)
            firstPoint = false
         } else {
            path.addLine(to: points)
         }
      }

      path.closeSubpath()

      return path
   }
}

struct ContentView: View {
   var body: some View {
      VStack {
         Star(vertex: 5)
            .fill(Color.green)
            .frame(width: 150, height: 150)
         Star(vertex: 7)
            .fill(Color.green)
            .frame(width: 150, height: 150)
      }.padding()
   }
}
#Preview {
   ContentView()
}

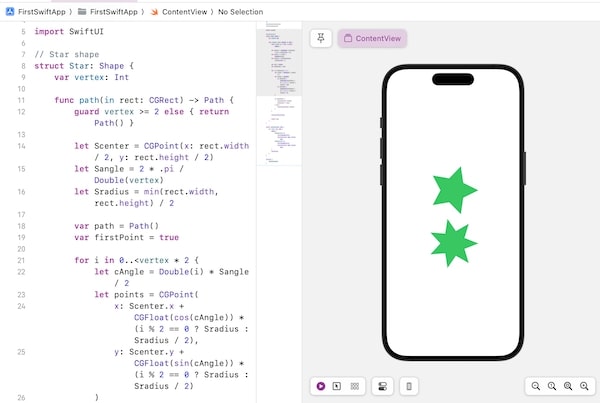

輸出
