電力電子 - TRIAC

TRIAC的首字母縮寫代表交流三極體 (Triode for Alternating Current)。TRIAC是一種具有三個終端的半導體器件，用於控制電流的流動，因此得名Triac。與SCR不同，TRIAC是雙向導通的，而SCR是單向導通的。它非常適合用於交流電源開關，因為它可以控制交流週期中兩個半周的電流流動。下圖清晰地解釋了這一點。

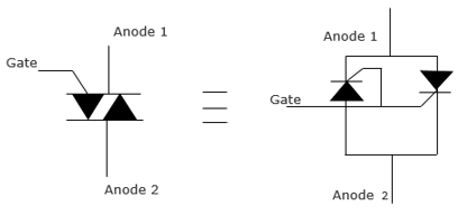

TRIAC符號

TRIAC的電路圖如下所示。它類似於兩個反向放置的閘流體。

TRIAC結構

TRIAC結構被認為是一個帶有額外柵極觸點的DIAC，以確保器件的控制。與其他電力器件類似，TRIAC由矽製成。因此，矽的製造過程導致了更便宜的器件的生產。如下所示，TRIAC有六個區域，即四個N型區域和兩個P型區域。

TRIAC工作原理

TRIAC的工作原理基於閘流體。它在交流電氣元件和系統中實現開關功能。它們廣泛用於調光器，因為它們允許利用交流週期的兩個半周。因此，這使得它們在功率使用方面更高效。雖然可以使用閘流體作為TRIAC的功能，但這對於需要低功率的操作來說並不經濟。可以將TRIAC視為兩個閘流體。

TRIAC通常用於不需要非常高功率的應用，因為它們在工作中表現出非對稱開關特性。這對於使用高功率的應用是不利的，因為它會導致電磁干擾。因此，TRIAC用於電機控制、住宅照明調光器和小風扇的調速。
