電力電子 - 諧振開關

諧振開關變換器是指具有電感和電容（LC）網路的變換器，其電流和電壓波形在每個開關週期內呈正弦變化。 存在各種諧振開關變換器 -

• 諧振直流-直流變換器
• 直流-交流逆變器
• 諧振交流逆變器到直流變換器

在本教程中，我們將重點介紹諧振直流-直流變換器

諧振直流-直流變換器

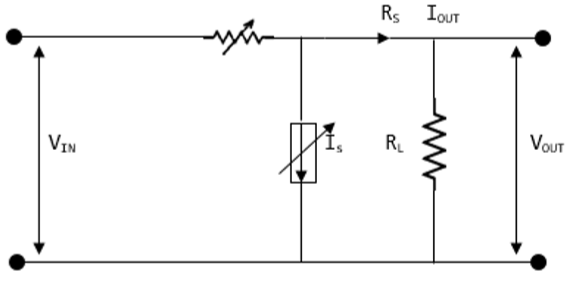

下面使用直流-直流變換器解釋開關電源 (SMPS) 的概念。負載獲得恆定電壓電源 (V_OUT)，該電源來自主電源電壓電源 V_IN。透過改變串聯電阻 (R_S) 或並聯連線的電流源 (I_S) 來調節 V_OUT 的值。透過改變I_S來控制 V_OUT並確保 R_S 保持恆定，變換器中會損失大量的功率。

開關電源 (SMPS)

SMPS（開關電源）是指一種電子裝置，它使用開關穩壓器以高效的方式轉換電能。 SMPS 從主電源線獲取電力並將其傳輸到負載。例如，計算機，同時確保電壓和電流特性被轉換。

SMPS 與線性電源的區別在於，前者在低功耗期間保持開關開啟和關閉，並在高功耗區域使用更少的時間。 這確保了更少的能量浪費。 實際上，SMPS 不會消耗任何功率。

與相同尺寸和形狀的普通線性電源裝置相比，SMPS 的尺寸更小，重量更輕。

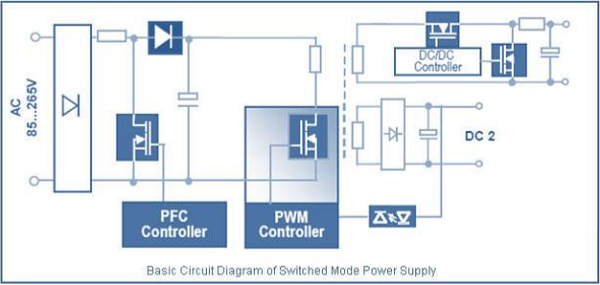

下圖顯示了 SMPS 的電路圖。當改變開關頻率時，每個週期的儲存能量可以改變，因此輸出電壓也會改變。

下面的波形是半橋變換器（也稱為推輓式）的波形。它用於利用高功率的應用中。輸入電壓減半，如波形所示。
