傳播模式

波同時具有電場和磁場。電場和磁場的所有橫向分量都由電場和磁場的軸向分量（z方向）決定。這使得微波中能夠形成諸如TE、TM、TEM和混合模式。讓我們來看看這些模式的型別。

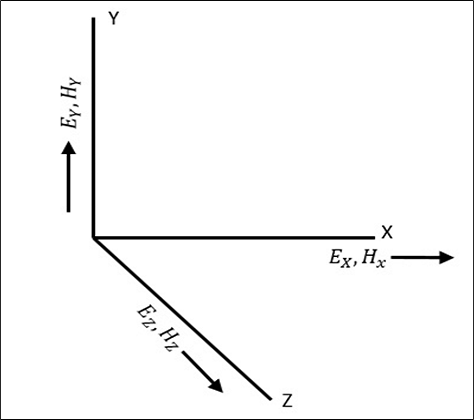

電場和磁場分量沿三個相互垂直的方向x、y和z的方向，如下圖所示。

模式型別

微波的傳播模式有：

TEM（橫電磁波）

在這種模式下，電場和磁場都完全橫向於傳播方向。在'Z'方向上沒有分量。

$$E_z = 0 \: 和 \: H_z = 0$$

TE（橫電波）

在這種模式下，電場完全橫向於傳播方向，而磁場則不是。

$$E_z = 0 \: 和 \: H_z \ne 0$$

TM（橫磁波）

在這種模式下，磁場完全橫向於傳播方向，而電場則不是。

$$E_z \ne 0 \: 和 \: H_z = 0$$

HE（混合波）

在這種模式下，電場和磁場都不是完全橫向於傳播方向。

$$E_z \ne 0 \: 和 \: H_z \ne 0$$

多導體線通常支援TEM傳播模式，因為傳輸線的理論僅適用於具有去迴路徑的導體系統，即那些可以支援TEM波的系統。

波導是單導體線，允許TE和TM模式，但不允許TEM模式。開路導體波導支援混合波。傳輸線的型別將在下一章中討論。
