正交相移鍵控

正交相移鍵控 (QPSK)是BPSK的一種變體，也是一種雙邊帶抑制載波 (DSBSC) 調製方案，它一次傳送兩位數字資訊，稱為雙位元。

它不將數字位元轉換為一系列數字流，而是將其轉換為位元對。這將資料位元率降低了一半，從而為其他使用者騰出空間。

QPSK調製器

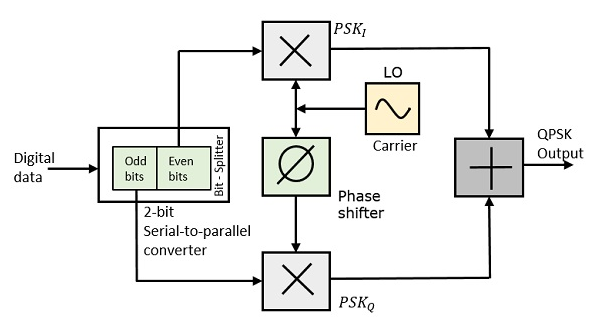

QPSK調製器使用位元分割器、兩個帶本地振盪器的乘法器、一個2位元串並轉換器和一個加法器電路。以下是其框圖。

在調製器的輸入端，訊息訊號的偶數位（即第2位、第4位、第6位等）和奇數位（即第1位、第3位、第5位等）由位元分割器分離，並與相同的載波相乘以產生奇BPSK（稱為PSK_I）和偶BPSK（稱為PSK_Q）。PSK_Q訊號在調製之前會進行90°相移。

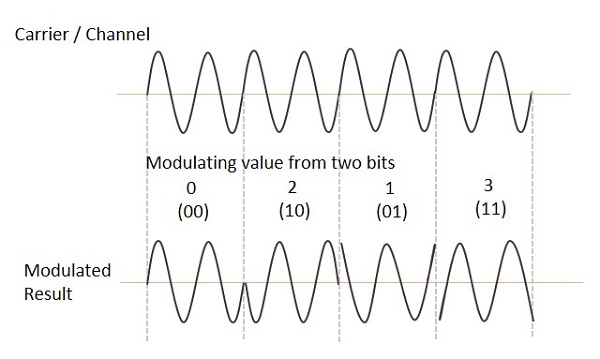

以下是針對兩位輸入的QPSK波形，它顯示了不同二進位制輸入的調製結果。

QPSK解調器

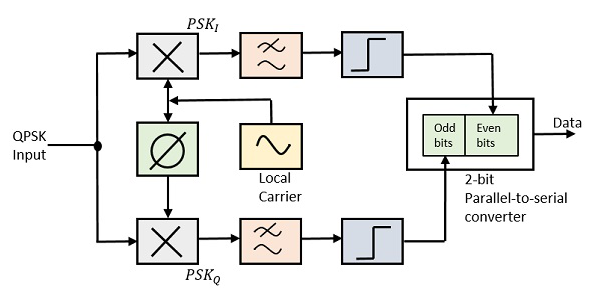

QPSK解調器使用兩個帶本地振盪器的乘積解調器電路、兩個帶通濾波器、兩個積分器電路和一個2位元並串轉換器。以下是其框圖。

解調器輸入端的兩個乘積檢測器同時解調兩個BPSK訊號。此處從原始資料中恢復位元對。這些訊號經過處理後，被傳遞到並串轉換器。
