差分相移鍵控

在差分相移鍵控 (DPSK)中，調製訊號的相位相對於前一個訊號元素髮生偏移。這裡不考慮參考訊號。訊號相位跟隨前一個元素的高或低狀態。這種 DPSK 技術不需要參考振盪器。

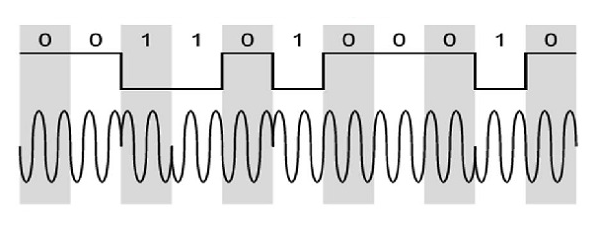

下圖表示 DPSK 的模型波形。

從上圖可以看出，如果資料位為低電平，即 0，則訊號的相位不會反轉，而是繼續保持原樣。如果資料為高電平，即 1，則訊號的相位會反轉，就像 NRZI 一樣，在 1 時反轉（一種差分編碼）。

如果我們觀察上面的波形，我們可以說高電平在調製訊號中表示M，低電平在調製訊號中表示W。

DPSK 調製器

DPSK 是一種 BPSK 技術，其中沒有參考相位訊號。在這裡，發射訊號本身可以用作參考訊號。以下是 DPSK 調製器的示意圖。

DPSK 編碼兩個不同的訊號，即載波和調製訊號，每個訊號都有 180° 的相移。序列資料輸入給異或非門，輸出再次透過 1 位延遲反饋到另一個輸入。異或非門的輸出與載波訊號一起輸入到平衡調製器，以產生 DPSK 調製訊號。

DPSK 解調器

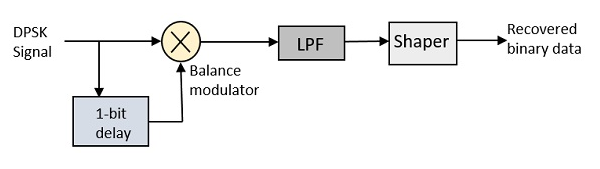

在 DPSK 解調器中，反轉位的相位與前一位的相位進行比較。以下是 DPSK 解調器的框圖。

從上圖可以看出，平衡調製器接收 DPSK 訊號以及 1 位延遲輸入。該訊號在低通濾波器的幫助下被限制在較低的頻率範圍內。然後將其傳遞到整形電路，該電路是一個比較器或施密特觸發器電路，以恢復原始二進位制資料作為輸出。
