幅移鍵控

幅移鍵控 (ASK) 是一種幅度調製，它以訊號幅度的變化來表示二進位制資料。

任何調製訊號都具有高頻載波。當 ASK 調製二進位制訊號時，對於低輸入將產生零值，而對於高輸入將產生載波輸出。

下圖表示 ASK 調製波形及其輸入。

為了瞭解獲得此 ASK 調製波的過程，讓我們學習一下 ASK 調製器的工作原理。

ASK 調製器

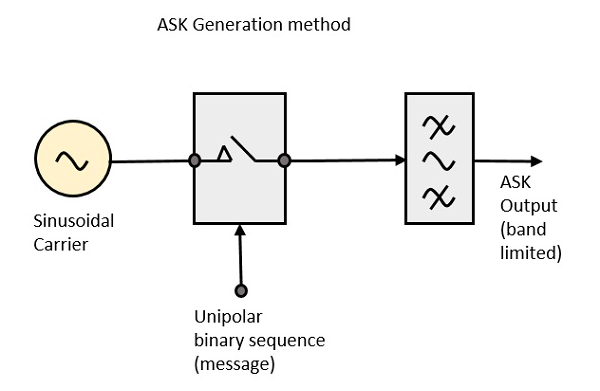

ASK 調製器框圖包括載波訊號發生器、來自訊息訊號的二進位制序列和帶限濾波器。以下是 ASK 調製器的框圖。

載波發生器傳送連續的高頻載波。來自訊息訊號的二進位制序列使單極性輸入變為高或低。高訊號閉合開關，允許載波透過。因此，輸出將在高輸入時為載波訊號。當輸入為低時，開關斷開，不允許電壓出現。因此，輸出將為低。

帶限濾波器根據帶限濾波器或脈衝整形濾波器的幅度和相位特性來整形脈衝。

有兩種型別的 ASK 解調技術。他們是 -

當發射機的時鐘頻率與接收機的時鐘頻率匹配時，稱為同步方法，因為頻率已同步。否則，稱為非同步。

非同步 ASK 檢測器由一個半波整流器、一個低通濾波器和一個比較器組成。以下是相同內容的框圖。

調製的 ASK 訊號被饋送到半波整流器，後者輸出正半波。低通濾波器抑制較高頻率，並提供包絡檢測輸出，比較器從中提供數字輸出。

同步 ASK 檢測器由一個平方律檢測器、一個低通濾波器、一個比較器和一個電壓限制器組成。以下是相同內容的框圖。

ASK 調製輸入訊號被饋送到平方律檢測器。平方律檢測器的輸出電壓與其幅度調製輸入電壓的平方成正比。低通濾波器使較高頻率最小化。比較器和電壓限制器有助於獲得乾淨的數字輸出。
