8212引腳圖
如今,我們發現8212作為一種雙列直插式封裝晶片,共有24個引腳。下面是其功能引腳圖。

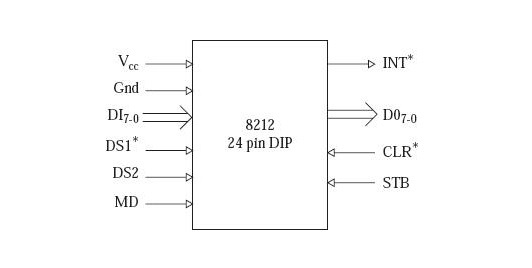

圖:8212功能引腳圖

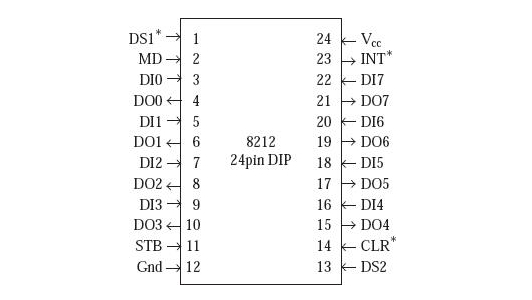

圖:8212引腳圖
它需要+5V直流電源才能工作。8212中的8位鎖存器接收來自DI7到DI0的八個資料輸入的資訊。幫助資訊鎖存的條件取決於模式引腳MD的邏輯狀態。鎖存器中的資訊從D7-D0的資料輸出引腳輸出。資訊鎖存的條件取決於MD引腳。
8212具有邊沿觸發的D型觸發器。我們稱之為服務請求觸發器。它負責在INT*引腳上產生中斷請求。INT*是一個低電平有效的輸出引腳,在中斷驅動的資料傳輸方案中很有用。下面顯示了負責啟用INT*訊號的內部結構。

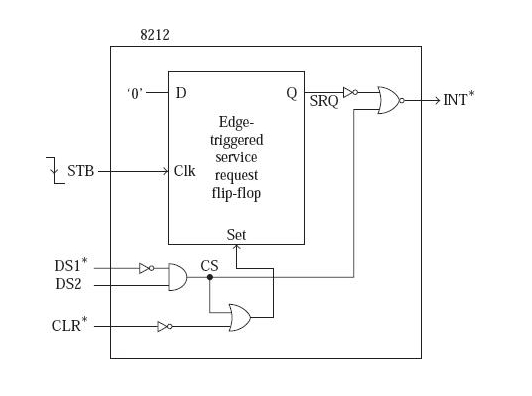

圖:8212中啟用INT*的電路
從上圖可以看出,INT*在以下兩種情況下被啟用。
當DS1*=0且DS2=1時,內部片選訊號被啟用。
當STB由高電平轉換到低電平,使內部訊號SQ為0時。

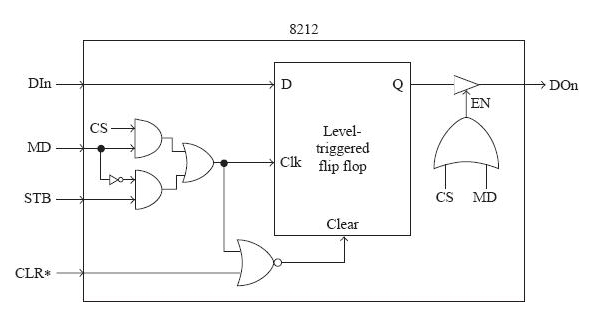

圖:8212中觸發器鎖存的連線細節
從圖中可以得出以下結論:當MD=1時,CS作為鎖存器的時鐘;當MD=0時,STB作為鎖存器的時鐘。當時鍾處於高電平時,鎖存器的輸出Q跟隨相應的DI輸入。當時鍾由高電平轉換到低電平時,資料鎖存生效。當EN訊號被啟用時,輸出Q的資料將出現在相應的DO引腳上。當CS=1或MD=1時,EN訊號被啟用。
簡要概述一下引腳:
| Vcc | 始終連線到+5V直流電源。 |
| GND | 連線到地。 |
| MD | 模式輸入引腳,決定鎖存器的時鐘源。如果MD=0,則STB作為鎖存器的時鐘輸入;如果MD=1,則CS作為鎖存器的時鐘輸入。 |
| STB | 脈衝輸入。 |
| DS1*, DS2 | 器件選擇引腳。 |
| DI7-0 | 八個資料輸入,從D7到D0。 |
| DO7-0 | 資料輸出。 |
| INT* | 中斷輸出引腳,用於中斷微處理器。 |
| CLR* | 非同步清零輸入,低電平有效。 |
