Intel 8212 模式 1

下圖顯示了 8212 在模式 1 中的工作原理

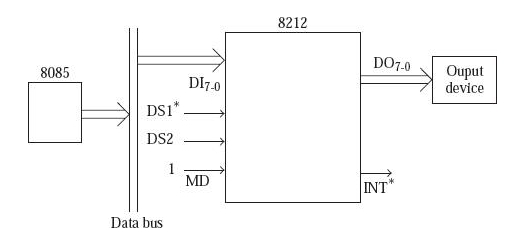

圖：8212 在模式 1 中的工作原理

當我們希望 8212 充當輸出埠時，通常使用此模式。在此模式下，微處理器驅動 DI7-0，輸出端的裝置接收 Do7-0 上的資訊。時鐘訊號在此模式下提供給鎖存器。當 CS 從高電平變為低電平時，8212 鎖存 DI7-0 上的資訊。當 INT* 透過驅動資料傳輸方案由中斷傳遞時，CS 訊號被啟用，該方案在需要時始終執行。輸出端的緩衝器在此模式下被使能。因此，鎖存的 8 位資訊直接輸出到 Do7 到 Do0，沒有任何條件限制。

讓我們討論以下兩個應用

• 低位地址鎖存器

• 中斷輸出埠。

Intel 8212 作為低位地址鎖存器：此處低位地址線和資料線複用，並作為 AD7-0 提供。將地址多次分離到不同的線上非常方便。例如，如果我們在基於 8085 的系統中連線一個像 2716 這樣的晶片，2716 需要在其地址引腳上提供 11 位地址，並且有 8 個獨立的引腳用於資料。現在將 8085 的 AD7-0 引腳連線到 2716 的低 8 位地址引腳，地址在整個機器週期中僅在一個時鐘週期內可用。因此，需要對地址和資料進行解複用。

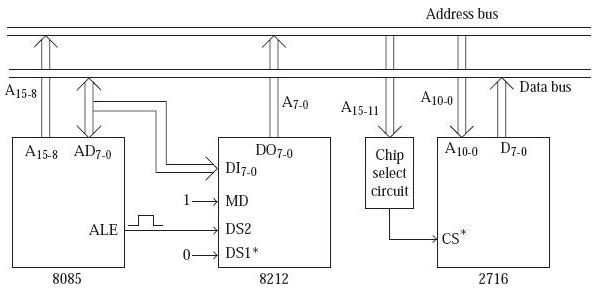

圖. 8212 低位地址鎖存器

Intel 8212 作為中斷輸出埠：當任何輸出裝置想要執行驅動中斷資料傳輸時，會在 STB 引腳上傳送一個正脈衝。
