Intel 8051的功能模組

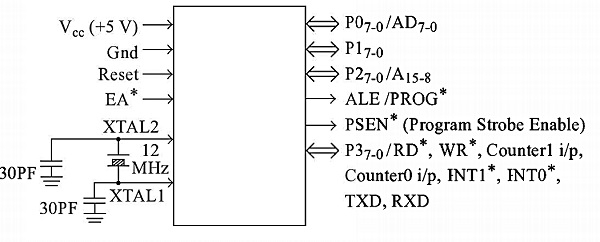

8051 微控制器有多個版本，包括 8051H、8051BH 和 8051CH。這裡我們將介紹通用的 8051 微控制器。該微控制器工作在 +5V 直流電源。由於它具有片上時鐘電路，因此我們只需要在 XTAL1 和 XTAL2 引腳之間連線一個晶體振盪器以及兩個額外的電容。正如我們提到的，通用時鐘頻率為 12MHz，但 8051 的某些其他版本使用 20MHz 晶體振盪器。有一個時鐘分頻電路來分頻時鐘頻率，以提供內部時鐘脈衝。因此，對於 12MHz 時鐘，它被分成 6MHz 時鐘。

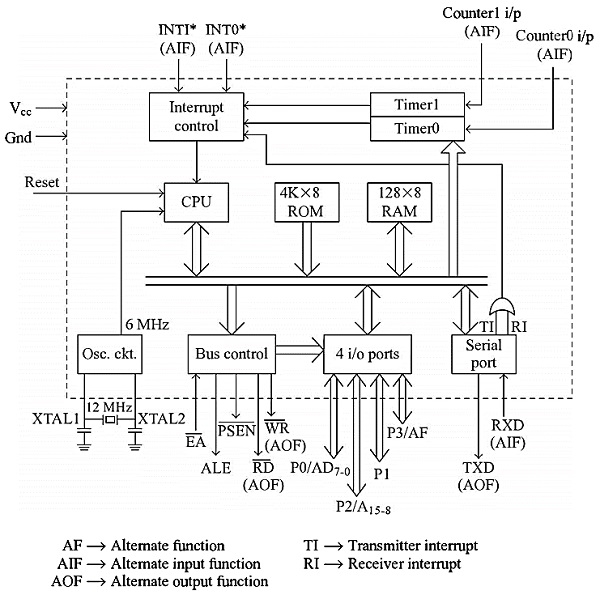

Intel 8051 的功能框圖如下所示。

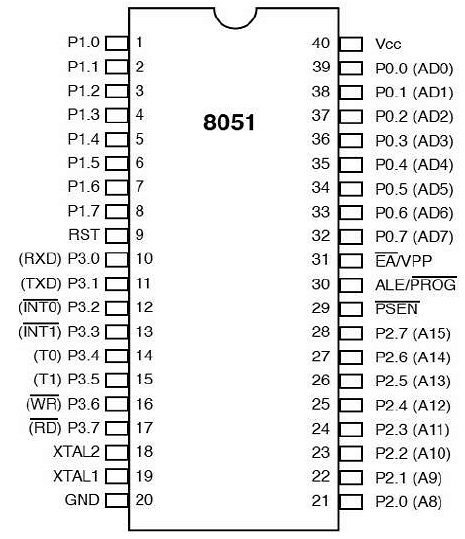

我們知道 8051 有 40 個引腳。實際的引腳圖如下所示。

現在讓我們看看不同的引腳及其功能

引腳編號	描述
1 至 8	這些是埠 1 引腳。使用此埠，我們無法執行其他一些任務。它是內部上拉的，雙向 I/O 埠
9	這是復位引腳。使用此引腳，可以將微控制器重置為其初始值。
10 至 17	這些是埠 3。此埠可以執行一些特殊任務，例如中斷、定時器輸入、序列通訊等。
18, 19	這些引腳用於連線外部晶體振盪器以獲得系統時鐘。
20	它是微控制器的 GND（接地）引腳。它與電源相關。
21 至 28	這些是埠 2 引腳。此埠用作 I/O 埠。高位地址匯流排訊號也可以由這些埠複用。
29	它是 PSEN（程式儲存器使能）。它用於讀取來自外部程式儲存器的訊號。
30	這是 ALE（地址鎖存使能）引腳。此引腳用於解複用埠的地址-資料訊號。
31	這是 EA（外部訪問輸入）引腳。此引腳可以啟用或停用外部儲存器介面。
32 至 39	這些被稱為埠 0。它也用作 I/O 埠。低位地址和資料匯流排訊號使用此埠複用。
40	這是 V_cc 引腳。此引腳用於向晶片提供正電源。

我們知道 8051 有 4KB 的 ROM 儲存器和 128 位元組的內部 RAM 儲存器。它還有兩個 16 位定時器和四個 8 位埠。這些埠是可程式設計的，並且可以根據需要定址。8051 具有 12MHz 的片上晶體振盪器。

我們也可以使用外部時鐘源驅動 8051。因此，要使用外部時鐘源，微控制器中提供了 XTAL1 和 XTAL2 引腳。

8051 有四個 8 位 I/O 埠，稱為埠 0、埠 1、埠 2 和埠 3。當內部資料或程式不足以滿足某些應用程式時，將使用外部儲存器。因此，在這種情況下，埠 2 儲存 MS 位（A15–8），而埠 0 引腳提供地址的 LS 位（AD7–0）。ALE（地址鎖存使能）引腳與 8085 的 ALE 引腳相同。當它為高電平時，表示埠 0 儲存低位地址位。當 ALE 為低電平時，表示埠 0 儲存資料位。

埠 3 中的兩個引腳用於向外部資料儲存器傳送 RD （讀）和 WR （寫）訊號。T0 和 T1 引腳用作計數器輸入。RXD 和 TXD 引腳用於 UART 進行序列通訊。INT0 和 INT1 引腳用作兩個中斷輸入引腳。因此，當使用外部儲存器時，只有一個埠（埠 1）用於 I/O 操作。

現在讓我們看看 8051 的簡化框圖。
