Intel 8051 內部RAM組織

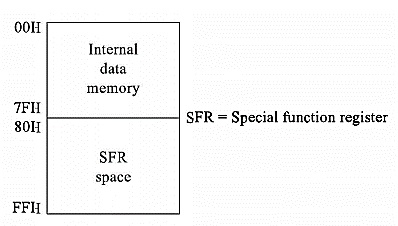

8051 微控制器的內部RAM分為兩部分。第一部分用於暫存器組、位定址記憶體位置、堆疊等。另一部分是SFR（特殊功能暫存器）區域。該微控制器只能使用SFR區域中的21個地址。在這21個位置中，有11個是位定址SFR位置。

位定址SFR如下所示：

現在讓我們詳細瞭解PSW暫存器。

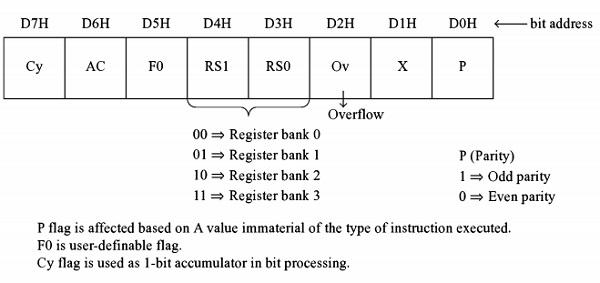

PSW（程式狀態字）基本上是傳統的標誌暫存器。它是位定址SFR。PSW的位元組地址是D0H。雖然位範圍D0H到D7H被認為是PSW，但只有7位有效。

標誌位	位地址	描述
Cy	D7H	進位標誌。它受執行加法、減法、帶進位旋轉等指令的影響。它也可以用作1位累加器。
Ac	D6H	輔助進位標誌。用於BCD運算。此標誌使用者無法直接使用。
F0	D5H	它是使用者定義的標誌位。此標誌是通用標誌。
RS1 和 RS0	D4H 和 D3H	這兩個位用於暫存器選擇。這兩個標誌可以選擇四個暫存器組。
Ov	D2H	這是溢位標誌。當加法或減法結果超出帶符號的8位範圍（-128到127）時，此標誌被啟用。
X	D1H	這是為將來使用保留的。
P	D0H	這是奇偶校驗標誌。執行指令後，它檢查累加器中1的個數，並據此啟用或停用。

8085 有 Z 標誌（零標誌）。該標誌未在此 8051 微控制器中實現。在這裡，可以透過直接測試累加器內容來檢查零或非零條件。

RS1 和 RS0 用於選擇暫存器組，如下所示：

我們已經顯示了11個可定址位。其餘10位不可位定址。

復位8051後，SFA將遵循以下規則：
