Intel 8253 可程式設計定時器

在許多情況下，微型計算機系統需要精確的時間延遲。例如，當我們實現即時時鐘時，時間需要至少每秒更新一次。

我們透過在迴圈中使用一些指令來生成精確的時間延遲。它是完全基於軟體的，8085除了生成時間延遲外，不執行任何有益的工作。

時間延遲也可以透過硬體方法生成。例如，555 計時器晶片也可用於生成時間延遲。此處生成的時間延遲完全取決於電阻和電容元件的值。這些 R 和 C 元件的容差為 10%。因此，時間延遲不精確，但處理器可以執行其他處理任務。

現在，為了獲得比硬體更精確的時間延遲，使用可程式設計的定時器晶片，例如 Intel 8253。這裡只需要很少的軟體開銷，並且處理器可用於其他處理。

Intel 8253 作為 DIP 封裝，是一個 24 引腳的可程式設計 IC。IC 有三個獨立工作的計數器，寬度為 16 位。此外，我們還有一個控制埠來決定三個計數器的執行模式。它們的物理和功能引腳圖如下所示。

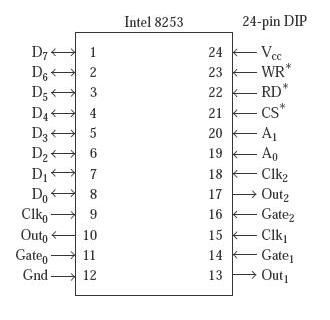

圖：8253 基於引腳的示意圖

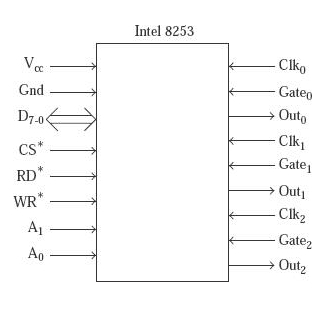

圖：功能引腳圖
