8212 的工作原理

輸入輸出埠有兩種型別。它們是可程式設計輸入輸出埠和不可程式設計輸入輸出埠。由於可程式設計輸入輸出埠的功能可以透過軟體更改，因此它們變得越來越受歡迎。我們不需要更改佈線，而是更改 I/O 埠的硬體來更改功能。Intel 8255 是一款基於埠的流行輸入輸出晶片。而不可程式設計的 I/O 埠需要更改佈線或硬體才能更改其完整功能。我們將在後面看到，當 8212 作為輸入埠而不是輸出埠工作時，需要更改連線。這些不可程式設計的輸入輸出埠設計得很簡單。

我們發現現在 8212 作為雙列直插式封裝晶片提供，共有 24 個引腳。下面是其功能引腳圖。

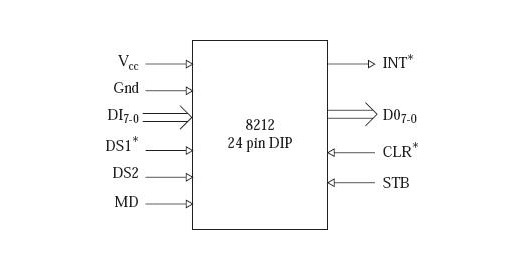

圖：8212 功能引腳圖

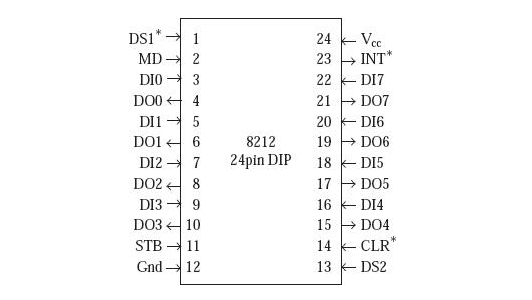

圖：8212 引腳圖

它需要基於直流電源的 +5V 電壓才能工作。8212 中的 8 位鎖存器接收來自 DI7 到 D10 的八個資料輸入上的資訊。有助於資訊鎖存的條件存在於 DI7 到 DI0 上，取決於模式 MD 引腳的邏輯狀態。鎖存器中存在的資訊透過從 D7-D0 的資料輸出引腳輸出。資訊被鎖存並輸出的滿足條件取決於 MD 引腳。

我們有依賴於 8212 的邊沿觸發的 D 型觸發器。我們稱之為服務請求觸發器。它負責在 INT* 引腳上生成中斷請求。INT* 是一個低電平有效的輸出引腳，在中斷驅動的傳輸方案中很有用。負責啟用 INT* 訊號的內部架構如下所示

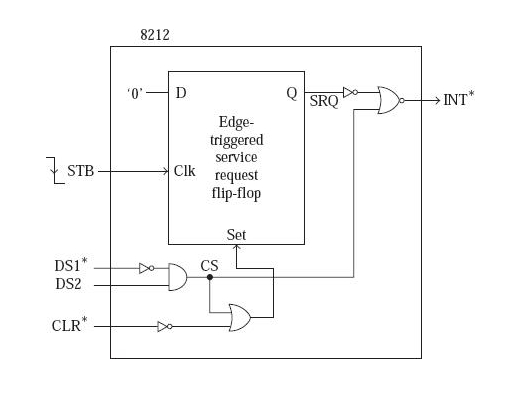

圖：8212 中啟用 INT* 的電路
