8085中的RST7.5插針

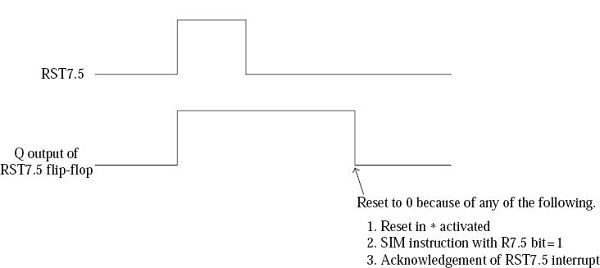

RST7.5 引腳是一個邊緣敏感輸入。外設使用它傳送脈衝，而不是持續高電平，以中斷處理器。8085 內部有一個觸發器，它連線到中斷引腳 RST7.5。在輸入 RST 7.5 上出現上升沿時，我們將此觸發器設定為 1。圖中顯示了引腳 RST7.5 和 RST7.5 觸發器輸出 Q 的波形。

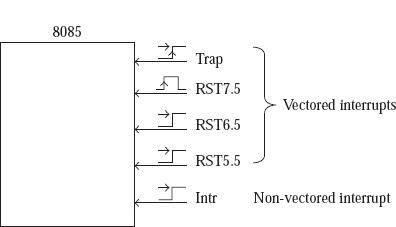

內部中斷訊號 RST7.5 具有比內部中斷訊號 RST6.5、RST5.5 和 INTR 更高的優先順序。我們可以從圖中看到，只有在以下情況下才會啟用 RST7.5 內部中斷訊號

• RST7.5 觸發器的輸出 Q 處於邏輯 1；

• 觸發器 IE 處於邏輯 1 狀態；

• RST7.5 中斷未被 SIM 指令遮蔽。
