8085 微處理器中的 8085 地址定址方式

使用助記符，無需更改內容，資料可以在三種不同的情況下傳輸：

• 從一個暫存器到另一個暫存器

• 從記憶體到暫存器，以及

• 從暫存器到記憶體

這些都可以由定址方式指導。8085 中的定址方式可以分為 5 組：

• 立即定址方式

• 暫存器定址方式

• 直接定址方式

• 間接定址方式

• 隱含定址方式

立即定址方式

在這種模式下，8/16 位資料作為運算元之一在指令本身中指定。例如，MVI E, ABH 表示將 ABH 複製到暫存器 A。

• MVI E ABH

例如，如果我們考慮指令 **MVI E, ABH**，則表示 ABH 將被移動或複製到暫存器 E。結果，E 的先前值將被覆蓋。

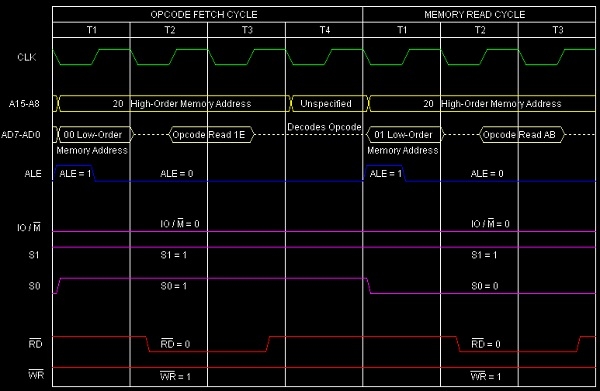

此指令將具有以下所示的七個 T 狀態。

**總結** - 所以這條指令 **MVI E, ABH** 需要 2 個位元組，2 個機器週期（操作碼獲取和記憶體讀取）以及 7 個 T 狀態才能執行，如定時圖所示。

暫存器定址方式

在這種模式下，資料從一個暫存器複製到另一個暫存器。例如，MOV A, B：表示暫存器 B 中的資料被複制到暫存器 A。

• MOV E, H

它在記憶體中只佔用 1 個位元組。**MOV E, H** 是這種型別的示例指令。它是一個 1 位元組指令。假設 E 暫存器內容為 AB H，H 暫存器內容為 9C H。當 8085 執行此指令時，E 暫存器的內容將更改為 9C H。如下所示。

請注意，H 暫存器的內容根本沒有改變。雖然英特爾將其稱為“移動”指令，但在現實中，它似乎是“複製”指令。

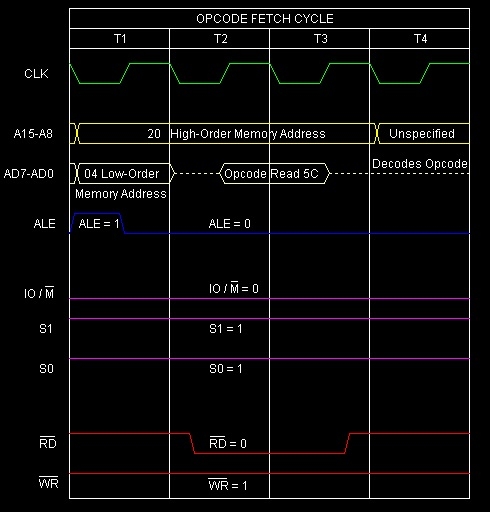

MOVE, H 指令的定時圖如下：

**總結** - 所以這條指令 **MOV E, H** 需要 1 個位元組，1 個機器週期（操作碼獲取）和 4 個 T 狀態才能執行，如定時圖所示。

直接定址方式

在這種模式下，資料直接從給定地址複製到暫存器。例如，LDA 3000H：表示地址 3000H 的資料被複制到暫存器 A。

• LDA 4050H

讓我們考慮 **LDA 4050H** 作為這種型別的示例指令。它是一個 3 位元組指令。記憶體地址 4050H 的初始內容是 ABH。累加器的初始內容是 CDH。執行後，A 將被初始化為 ABH 值。記憶體位置 4050H 的內容仍然是 ABH。此指令執行的結果如下：

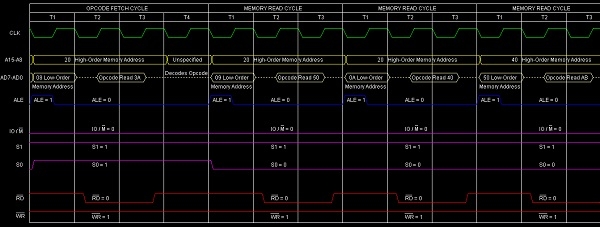

以下是指令 **LDA 4050H** 的定時圖：

**總結** - 所以這條指令 **LDA 4050H** 需要 3 個位元組，4 個機器週期（操作碼獲取、記憶體讀取、記憶體讀取、記憶體讀取）以及 13 個 T 狀態才能執行，如定時圖所示。

間接定址方式

在這種模式下，資料透過使用暫存器指向的地址從一個暫存器傳輸到另一個暫存器。例如，MOV A, M：表示資料從暫存器對 HL 指向的記憶體地址傳輸到暫存器 A。

• MOV E, M

它在記憶體中只佔用 1 個位元組。**MOV E, M** 是這種型別的示例指令。它是一個 1 位元組指令。假設 E 暫存器內容為 DBH，H 暫存器內容為 40H，L 暫存器內容為 50H。假設位置 4050H 的資料值為 AAH。當 8085 執行此指令時，E 暫存器的內容將更改為 AAH，如下所示：

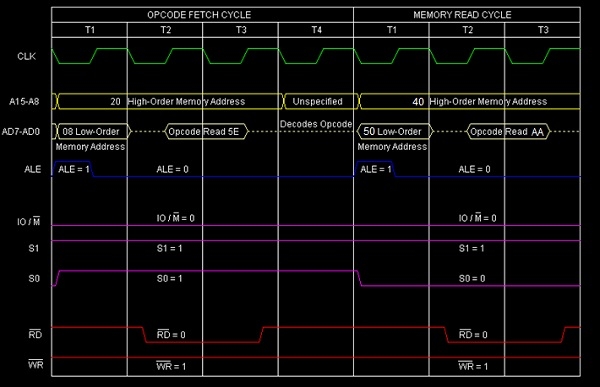

此 **MOV E, M** 指令的定時圖如下：

**總結** - 所以這條指令 **MOV E, M** 需要 1 個位元組，2 個機器週期（操作碼獲取、記憶體讀取）以及 7 個 T 狀態才能執行，如定時圖所示。

隱含定址方式

此模式不需要任何運算元；資料由操作碼本身指定。例如：CMA、CMP。

• CMP E

讓我們考慮一個屬於此類別的示例指令 CMPE。它是一個 1 位元組指令，因此在執行此指令期間，它在記憶體中將只佔用一個位元組。此指令執行的結果已透過以下示例集進行了描述：

示例 1

示例 2

示例 3

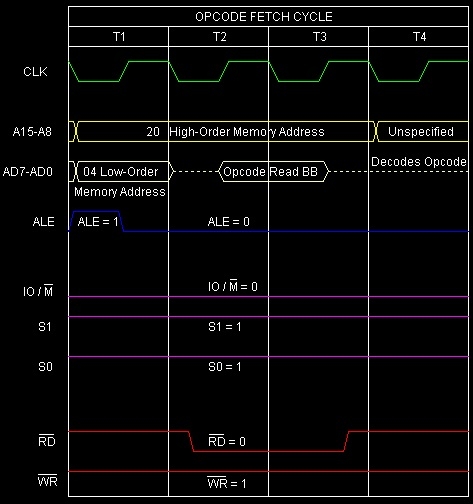

此指令 **CMP** 執行的定時圖如下：

**總結** - 所以這條指令 **CMP E** 需要 1 個位元組，1 個機器週期（操作碼獲取）以及 4 個 T 狀態才能執行，如定時圖所示。
