法學8085微處理器暫存器
它有八個可定址的8位暫存器：A、B、C、D、E、H、L、F，以及兩個16位暫存器PC和SP。這些暫存器可以分類為：
通用暫存器
臨時暫存器：a) 臨時資料暫存器 b) W和Z暫存器
專用暫存器：a) 累加器 b) 標誌暫存器 c) 指令暫存器
16位暫存器：a) 程式計數器 (PC) b) 堆疊指標 (SP)
通用暫存器
在8085微處理器中，B、C、D、E、H和L是通用暫存器。所有這些通用暫存器都是8位寬的。它們不如累加器重要。它們用於在程式執行期間臨時儲存資料。例如，沒有指令可以將B和E暫存器的內容相加。至少有一個運算元必須在A暫存器中。因此，要將B和E暫存器相加並將結果儲存在B暫存器中，必須執行以下操作：
將B暫存器的內容移到A暫存器。
然後將A和E暫存器相加。結果將儲存在A暫存器中。
將此結果從A暫存器移到B暫存器。
可以使用這些暫存器對來儲存16位資訊。只有BC、DE和HL可以形成暫存器對。當它們在指令中用作暫存器對時，左暫存器被理解為具有高位位元組，右暫存器具有低位位元組。例如，在DE暫存器對中，D暫存器的內容被視為高位位元組，E暫存器的內容被視為低位位元組。
臨時暫存器
(a)臨時資料暫存器 - 算術邏輯單元 (ALU) 有兩個輸入。一個輸入由累加器提供，另一個來自臨時資料暫存器。程式設計師無法訪問此臨時資料暫存器。但是，它在內部用於執行大多數算術和邏輯指令。
(b) W和Z暫存器 - W和Z暫存器是臨時暫存器。這些暫存器用於在執行某些指令期間儲存8位資料。由於8085微處理器架構在內部使用它們，因此程式設計師無法使用這些暫存器。
專用暫存器
(a) A暫存器 (累加器) - A暫存器是一個8位暫存器，在8085中用於執行算術、邏輯、I/O和LOAD/STORE操作。A暫存器通常被稱為累加器。累加器是計算機CPU（中央處理器）中用於短期儲存算術和邏輯資料的暫存器。在涉及兩個運算元的算術運算中，一個運算元必須在此暫存器中。算術運算的結果將儲存或累積在此暫存器中。同樣，在涉及兩個運算元的邏輯運算中，一個運算元必須在累加器中。此外，一些其他操作，如求補和十進位制調整，只能對累加器執行。
(b)標誌暫存器 - 它是一個8位暫存器，其中五位攜帶重要的標誌資訊：S（符號標誌）、Z（零標誌）、AC（輔助進位標誌）、P（奇偶標誌）和CY（進位標誌）；如圖1.2所示。
S-符號標誌 - 算術或邏輯運算執行後，如果結果的D7位為1，則設定符號標誌。在給定的位元組中，如果D7為1，則該數字將被視為負數。如果D7為0，則該數字將被視為正數。
Z-零標誌 - 如果ALU操作的結果為零，則設定零標誌；如果結果不為零，則復位零標誌。如果某個暫存器的值在自增或自減操作後變為零，則零標誌也會被設定。
AC-輔助進位標誌 - 如果從D3位到D4位有溢位（即從低4位到高4位的進位），則設定此標誌。此標誌用於BCD運算，程式設計師無法使用它。
P-奇偶標誌 - 奇偶性由累加器中存在的1的個數定義。算術或邏輯運算後，如果結果的1的個數為偶數，即偶數奇偶性，則設定此標誌。如果奇偶性為奇數，則復位此標誌。
CY-進位標誌 - 如果從D7位有溢位，則設定此標誌。進位標誌也用作減法的借位標誌。在下面顯示的兩個示例中，進位標誌都被設定。
Addition
9BH -----> 1001 1011
+75 H -----> + 0111 0101
--------- -----------
Carry 1 10 H -----> 1 0001 0000
Subtraction
89H -----> 1000 1001
-AB H -----> - 1010 1011
--------- -----------
Borrow1 10 H -----> 1 1101 1110
c) 指令暫存器 - 在典型的處理器操作中，處理器首先從記憶體中獲取指令的操作碼（即，它將地址放在地址總線上，記憶體透過將儲存在指定地址上的資料放在資料匯流排上進行響應）。CPU 將此操作碼儲存在一個稱為指令暫存器的暫存器中。此操作碼將進一步傳送到指令解碼器以選擇 256 個備選項之一。
4. 16位暫存器
a) 程式計數器 (PC) - 程式是一系列指令。如前所述，微處理器從記憶體中獲取這些指令並執行它們。程式計數器是一個專用暫存器，在任何給定時間，它都儲存要獲取的下一條指令的地址。程式計數器充當指向下一條指令的指標。處理器如何遞增程式計數器取決於指令的性質；對於單位元組指令，它將程式計數器遞增一，對於雙位元組指令，它將程式計數器遞增二，對於三位元組指令，它將程式計數器遞增三，以便程式計數器始終指向下一條指令的地址。
對於跳轉和呼叫指令，跳轉和呼叫指令後面的地址將被放入程式計數器。然後，處理器從跳轉或呼叫指令指定的新的地址獲取下一條指令。在條件跳轉和條件呼叫指令中，如果條件不滿足，處理器將程式計數器遞增三，以便它指向條件跳轉或呼叫指令後面的指令；否則，處理器將從跳轉或呼叫指令指定的新的地址獲取下一條指令。
b) 堆疊指標 (SP) - 堆疊是RAM記憶體中一個保留區域，可以臨時儲存資訊。一個16位的堆疊指標用於儲存最近堆疊條目的地址。

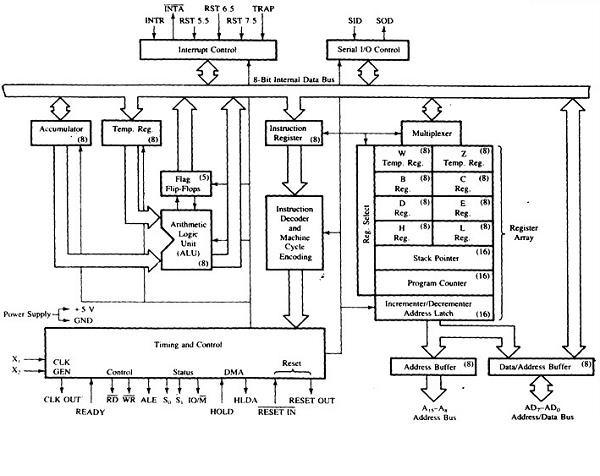

下圖顯示了8085微處理器的架構及其暫存器組織：
