8085 微處理器中的暫存器 B、C、D、E、H 和 L

暫存器 B、C、D、E、H 和 L 是 8085 微處理器中的通用暫存器。所有這些 GPR 都是 8 位寬。它們不如累加器重要。它們用於在程式執行期間臨時儲存資料。例如，沒有指令可以將 B 和 E 暫存器的內容相加。至少有一個運算元必須在 A 中。因此，要將 B 和 E 暫存器相加並將結果儲存在 B 暫存器中，必須執行以下操作。

• 將 B 暫存器的內容移到 A 暫存器。

• 然後將 A 和 E 暫存器相加。結果將儲存在 A 中。

• 將此結果從 A 暫存器移到 B 暫存器。

可以將這些暫存器成對使用以儲存 16 位資訊。只有 BC、DE 和 HL 可以形成暫存器對。當它們在指令中用作暫存器對時，左側暫存器被理解為具有 MS 位元組，右側暫存器具有 LS 位元組。例如，在 DE 暫存器對中，D 暫存器的內容被視為 MS 位元組，E 暫存器的內容被視為 LS 位元組。

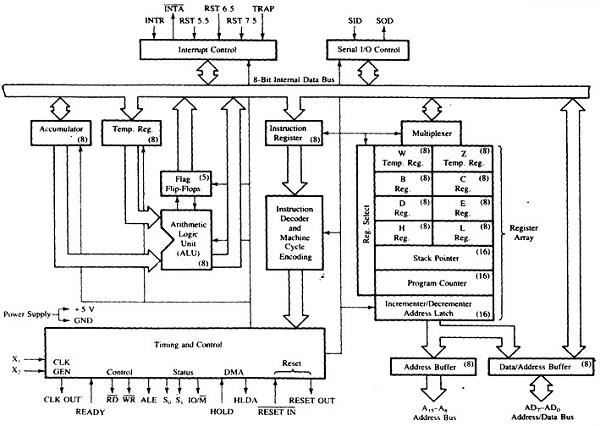

下圖顯示了 8085 微處理器的架構及其暫存器組織 –

例如，為了演示如何在我們的 8085 組合語言程式設計中使用這些暫存器，我們考慮以下示例。MVI 是一個助記符，實際上表示“立即移動”。使用此指令，我們可以用一個 8 位或 1 位元組的值載入暫存器。此指令支援立即定址模式來指定指令中的資料。在指令“d8”中表示任何 8 位資料，“r”表示任何一個暫存器，例如 A、B、C、D、E、H 或 L。因此，此 r 可以替換七個暫存器中的任何一個。

由於“r”可以具有七個暫存器名稱中的任何一個，因此此類指令有七個操作碼。它在記憶體中佔用 2 個位元組。

例如，如果我們考慮指令 MVI E，ABH，則表示 ABH 將被移動或複製到暫存器 E。結果，E 的先前值將被覆蓋。

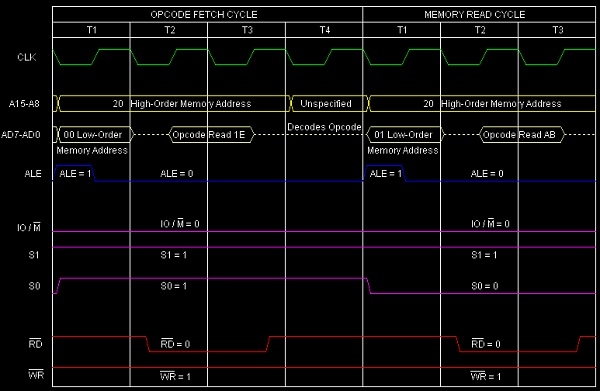

此指令將具有七個 T 狀態，如下所示。

**總結** - 因此，此指令 **MVI E，ABH** 需要 2 個位元組、2 個機器週期（操作碼獲取和記憶體讀取）和 7 個 T 狀態才能執行，如時序圖所示。
