8085 微處理器中的 ALE 引腳

Intel 8085 是一款 8 位微處理器，有 16 個地址線，可表示儲存器位置的 16 位地址。16 個地址線中的 8 個高位地址位透過 8 位線路中的 8 條傳遞，而剩餘的低位 8 個地址位透過另一條與 8 位資料線多路複用的 8 條線傳送。ALE（地址啟用鎖存器）是控制訊號，它只不過是由微處理器在啟動新操作時生成的一個上升沿脈衝。因此，當脈衝變高時，即 ALE=1，它會啟用地址匯流排，而當 ALE=0 時，即低脈衝啟用資料匯流排。

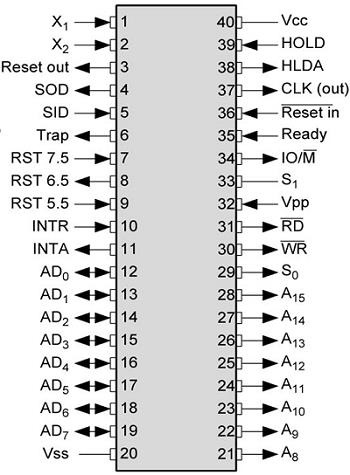

圖：8085 的引腳圖

讓我們考慮以下示例以及 ALE 引腳上的電壓電平。如果我們考慮指令 MVI E, ABH，則意味著 ABH 將移動或複製到暫存器 E。結果，E 的前一個值將被覆蓋。

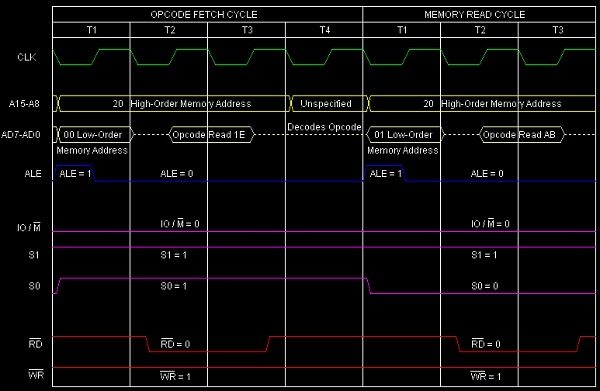

此指令將有七個 T 狀態，如下所示。

摘要  − 因此，此指令 MVI E, ABH 需要 2 位元組，2 機器週期（操作碼提取和記憶體讀取）和 7 個 T 狀態來執行，如時序圖所示。
