IO/M* 8085 微處理器中的引腳

在 Intel 8085 微處理器中，IO/m` 狀態訊號會區分 IO 和記憶體操作。

IO/M` 代表“輸入-輸出/記憶體”。當 IO/M` 為邏輯 0 時，表示處理器發出的地址是用於定址記憶體位置。當 IO/M` 為邏輯 1 時，表示處理器發出的地址是用於定址 IO 埠。

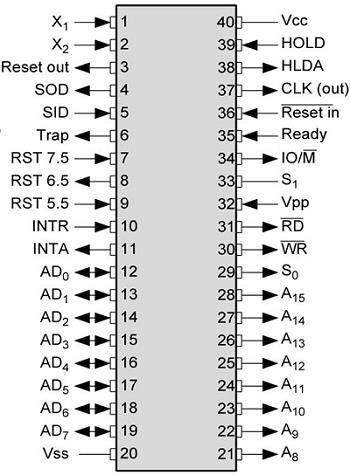

圖：8085 的引腳圖

讓我們考慮以下示例以及 IO/M* 引腳的電壓電平。如果我們考慮指令 MVI E, ABH，則表示 ABH 將移入或複製到暫存器 E。因此，E 的前一個值將被覆蓋。

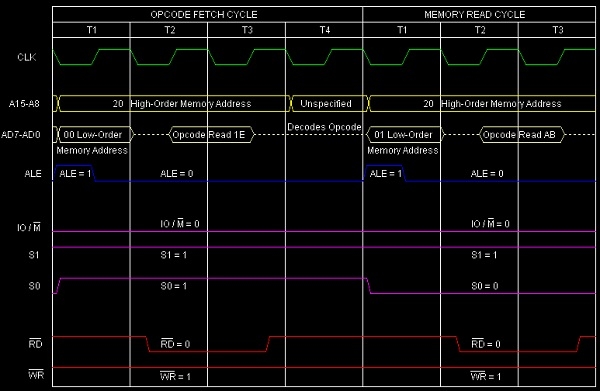

此指令將具有七個 T 狀態，如下所示。

摘要 − 因此，此指令MVI E, ABH需要 2 位元組、2 個機器週期（指令提取和記憶體讀取）和 7 個 T 狀態才能執行，如時序圖所示。
