8086 微處理器引腳圖


英特爾 8086 是一款 40 引腳 DIP 微處理器。在這裡,我們將看到 8086 MPU 的實際引腳級圖。

8086 是第一個 16 位微處理器,它採用 40 引腳 DIP(雙列直插式封裝)晶片。現在讓我們詳細討論一下 8086 微處理器的引腳配置。

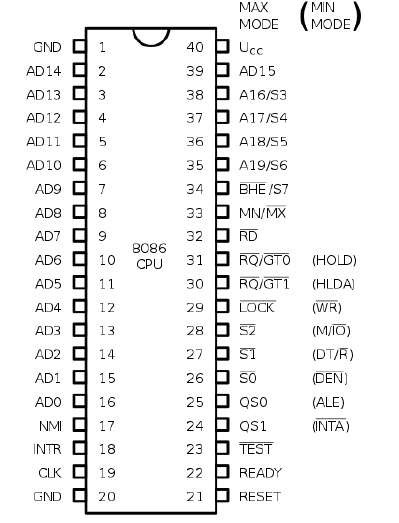

這是 8086 微處理器的實際引腳圖。

現在讓我們看看 8086 微處理器的引腳功能。

引腳
功能
AD15 – AD0
這是 16 位地址/資料匯流排。AD0-AD7 傳輸低位位元組資料,AD8-AD15 傳輸高位位元組資料。在第一個時鐘週期,它傳輸 16 位地址,之後它傳輸 16 位資料。
A16 – A19
這是 4 位地址/狀態匯流排。在第一個時鐘週期,它傳輸 4 位地址,之後它傳輸狀態訊號。
Vcc
它在 VCC 引腳 40 使用 5V 直流電源。
GND
這是 VSS 引腳 1 和 20 的接地。
時鐘
時鐘訊號透過引腳 19 提供。它為處理器提供操作時序。其頻率在不同版本中有所不同,即 5MHz、8MHz 和 10MHz。
S7/BHE
BHE 代表匯流排高位使能。它位於引腳 34,用於指示使用資料匯流排 D8-D15 傳輸資料。此訊號在第一個時鐘週期為低電平,之後處於活動狀態。
讀(RD)
它位於引腳 32,用於讀取讀操作訊號。
 準備好
它位於引腳 32。它是 I/O 裝置發出的確認訊號,表示資料已傳輸。它是一個高電平有效訊號。當它為高電平時,表示裝置已準備好傳輸資料。當它為低電平時,表示等待狀態。
復位
它位於引腳 21,用於重新啟動執行。它會導致處理器立即終止其當前活動。此訊號在前 4 個時鐘週期內為高電平以復位微處理器。
中斷
它位於引腳 18。它是一箇中斷請求訊號,在每條指令的最後一個時鐘週期進行取樣,以確定處理器是否將其視為中斷。
NMI
它代表非遮蔽中斷,位於引腳 17。它是一個邊沿觸發的輸入,它向微處理器發出中斷請求。
測試
此訊號類似於等待狀態,位於引腳 23。當此訊號為高電平時,處理器必須等待空閒狀態,否則執行將繼續。
MN/MX
它代表最小/最大,位於引腳 33。它指示處理器要執行的模式;當它為高電平時,它以最小模式工作,反之亦然。
INTA
它是一箇中斷確認訊號,位於引腳 24。當微處理器接收到此訊號時,它會確認中斷。
ALE
它代表地址使能鎖存器,位於引腳 25。每次處理器開始任何操作時都會生成一個正脈衝。此訊號指示地址/資料線上是否有有效地址。
DEN
它代表資料使能,位於引腳 26。它用於使能收發器 8286。收發器是一種用於將資料與地址/資料匯流排分開的裝置。
DT/R
它代表資料傳輸/接收訊號,位於引腳 27。它決定透過收發器的資料流方向。當它為高電平時,資料被髮送出去,反之亦然。
M/IO
此訊號用於區分記憶體和 I/O 操作。當它為高電平時,表示 I/O 操作;當它為低電平時,表示記憶體操作。它位於引腳 28。
WR
它代表寫訊號,位於引腳 29。它用於將資料寫入記憶體或輸出裝置,具體取決於 M/IO 訊號的狀態。
HLDA
它代表保持確認訊號,位於引腳 30。此訊號確認保持訊號。
保持
此訊號指示處理器外部裝置正在請求訪問地址/資料匯流排。它位於引腳 31。
QS1 和 QS0
這些是佇列狀態訊號,位於引腳 24 和 25。這些訊號提供指令佇列的狀態。
S0、S1、S2
這些是狀態訊號,提供操作的狀態,匯流排控制器 8288 使用這些狀態訊號生成記憶體和 I/O 控制訊號。它們位於引腳 26、27 和 28。
鎖定
當此訊號處於活動狀態時,它指示其他處理器不要請求 CPU 離開系統匯流排。它使用任何指令上的 LOCK 字首啟用,位於引腳 29。
RQ/GT1 和 RQ/GT0
這些是請求/授予訊號,其他處理器使用這些訊號請求 CPU 釋放系統匯流排。當 CPU 接收到該訊號時,它會發送確認。RQ/GT0 的優先順序高於 RQ/GT1



QS0 和 QS1 有一些條件。這些條件如下所示。

QS0
QS1
狀態
0
0
無操作
0
1
佇列中的操作碼的第一個位元組
1
0
清空佇列
1
1
佇列中的後續位元組



S2、S1 和 S0 是狀態訊號。以下是狀態及其位模式列表。

S2
S1
S0
狀態
0
0
0
中斷確認
0
0
1
I/O 讀取
0
1
0
I/O 寫入
0
1
1
停止
1
0
0
操作碼獲取
1
0
1
記憶體讀取
1
1
0
記憶體寫入
1
1
1
被動
