8085微處理器指令週期

儲存在記憶體中的程式和資料被微處理器外部使用，以執行完整的指令週期。因此，要執行程式的完整指令，8085微處理器應執行以下步驟。

• 從記憶體中獲取操作碼；

• 解碼操作碼以識別特定指令集；

• 如果指令長度為2位元組或3位元組，則獲取指令剩餘的位元組；

• 執行完整的指令過程。

以上步驟共同構成了完整的指令週期。稍後將詳細介紹上述步驟。我們假設以上指令儲存在記憶體中，位於分配給記憶體的指定位置。

需要注意的是，如果沒有從記憶體中獲取操作碼，則完整的指令將保持不完整。其次，應進行解碼，第三，獲取過程應根據指令長度進行。第三，應執行完整的執行過程以完成整個執行過程。

為了更好地瞭解指令週期，讓我們考慮指令DCX SP及其指令週期細節 -

在8085指令集中，**DCX SP**指令用於將SP內容遞減1。DCX SP指令是DCX rp指令的特例，它減少暫存器對的內容。此指令在記憶體中僅佔用1位元組。

假設SP的初始內容為4050H。因此，使用**DCX SP**指令遞減SP內容後，SP將具有值404FH。以下是所需的跟蹤表 -

以下是所需的跟蹤表 -

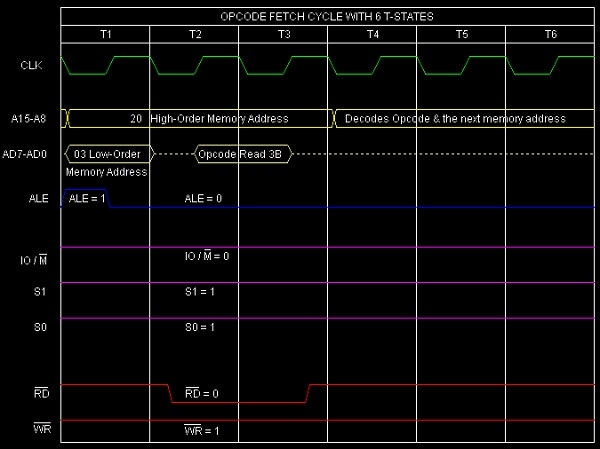

針對此指令**DCX SP**執行的時序圖如下所示 -

**摘要：**因此，此指令**DCX SP**需要1位元組，1個機器週期（操作碼獲取）和6個T狀態才能執行，如時序圖所示。
