8085微處理器中的RAL指令

在8085指令集中，還有一個助記符**RAL**，代表旋轉累加器左移，並且在旋轉過程中涉及Cy標誌。它將累加器的內容左移1位。下圖描述了指令的執行邏輯。

從圖中我們可以看到，由於左移，從最高位出來的位將被複制到Cy標誌位。而之前的Cy位將被移到累加器的最低位。因此，它是累加器和Cy內容的9位旋轉。只有Cy標誌受此指令執行的影響。

該指令可用於多種用途。

• 查詢累加器的最高位，執行左移。

• 執行乘以2的操作。我們知道，如果我們將一個數字乘以2ⁿ，則該數字將進行n位左移。

• 由於旋轉過程中會產生一個空位，因此為了在這個最低位空位放入一個新的位，我們也可以使用這個助記符。

讓我們考慮以下示例以便更好地理解。

示例1

35H ---> 0011 0101
0 0110 1010 ---> 6AH (Prev. Cy bit as the Last bit)

注意，與之前的值相比，累加器的值已加倍。

示例2

35H ---> 0011 0101
0 0110 1011 ---> 6BH(Prev. Cy bit as the Last bit)

這裡，與累加器的初始內容相比，當前累加器的值沒有加倍。因為在這種情況下，累加器的最高位在旋轉前是1。

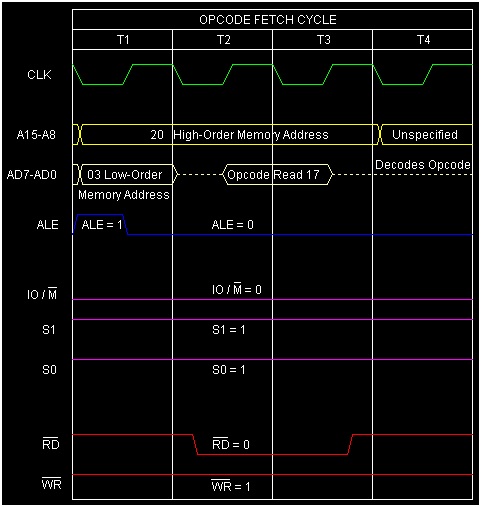

針對此指令**RAL**執行的時序圖如下：

**總結** - 因此，此指令**RAL**需要1個位元組、1個機器週期（操作碼提取）和4個T狀態來執行，如時序圖所示。
