法律研究8085 微處理器中的 CMP R 指令
在 8085 指令集中，CMP 是一個助記符，代表“比較累加器”，而這裡的 R 代表以下任何一個暫存器，或者由 HL 暫存器對指向的記憶體位置 M。
R = A, B, C, D, E, H, L, or M
此指令用於比較累加器的內容與給定暫存器 R 的內容。比較操作的結果將儲存在 Temp 暫存器中。Temp 不是 GPR（通用暫存器），而是一個程式設計師無法訪問的內部暫存器。實際上，R 暫存器的內容將從累加器的內容中減去，差值將儲存在 Temp 暫存器中。由於 R 可以具有八個值中的任何一個，因此此類指令有八個操作碼。它在記憶體中只佔用 1 個位元組。
| 助記符，運算元 | 操作碼（十六進位制） | 位元組 |
|---|---|---|
| CMP A | BF | 1 |
| CMP B | B8 | 1 |
| CMP C | B9 | 1 |
| CMP D | BA | 1 |
| CMP E | BB | 1 |
| CMP H | BC | 1 |
| CMP L | BD | 1 |
| CMP M | BD | 1 |
讓我們考慮一個屬於此類別的示例指令 CMP E。由於它是一個 1 位元組指令，因此在執行此指令期間，它在記憶體中只佔用一個位元組。此指令執行的結果已用以下示例集進行了描述：
示例 1
| 之前 | 之後 | |
|---|---|---|
(A) |
50H | 50H |
(E) |
70H | 70H |
(Temp) |
任意值 | E0H |
(F) |
任意值 | Cy=1,AC=0,S=1,P=0,Z=0 |
示例 2
| 之前 | 之後 | |
|---|---|---|
(A) |
70H | 70H |
(E) |
50H | 50H |
(Temp) |
任意值 | 20H |
(F) |
任意值 | Cy=0,AC=0,S=0,P=0,Z=0 |
示例 3
| 之前 | 之後 | |
|---|---|---|
(A) |
50H | 50H |
(E) |
50H | 50H |
(Temp) |
任意值 | 00H |
(F) |
任意值 | Cy=0,AC=0,S=0,P=1,Z=1 |
| 地址 | 十六進位制程式碼 | 助記符 | 註釋 |
|---|---|---|---|
| 2004 | BB | CMP E | Temp = 暫存器 A - 暫存器 E |

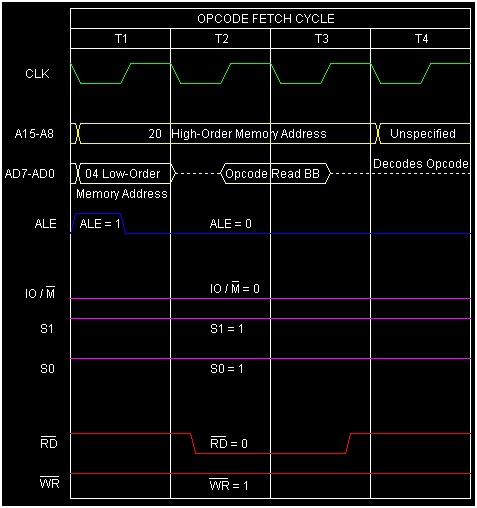

針對此指令 CMP E 執行的時序圖如下：
總結 - 因此，此指令 CMP E 需要 1 個位元組、1 個機器週期（操作碼獲取）和 4 個 T 狀態才能執行，如時序圖所示。
