法律研究8085微處理器中的DCR R指令
在8085指令集中，DCR是一個助記符，代表“遞減”（DeCRement），而“R”代表以下任何一個暫存器，或者由HL暫存器對指向的儲存器位置M。
R = A, B, C, D, E, H, L, or M
這條指令用於減少暫存器R的內容。我們也可以說它會從暫存器R的內容中減去1。並且遞減後的值將儲存到暫存器R本身。由於它是一條算術指令，因此除了Cy標誌外，所有標誌都會根據結果受到影響。在那些需要向下計數器的組合語言程式碼中，我們可以使用這條指令。因此，根據設計，Cy標誌不受這條指令執行的影響。
由於R可以具有八個暫存器值中的任何一個，因此此類指令共有八種操作碼。它在記憶體中只佔用1個位元組。
| 助記符，運算元 | 操作碼（十六進位制） | 位元組數 |
|---|---|---|
| DCR A | 3D | 1 |
| DCR B | 05 | 1 |
| DCR C | 0D | 1 |
| DCR D | 15 | 1 |
| DCR E | 1D | 1 |
| DCR H | 25 | 1 |
| DCR L | 2D | 1 |
| DCR M | 35 | 1 |
讓我們以**DCR M**作為此類指令的示例。它是一條1位元組指令。假設HL暫存器對的初始內容為16位地址4050H。並且在儲存器位置4050H處，內容為ABH。因此，執行此指令的結果已在以下跟蹤表中進行了描述
| 之前 | 之後 | |
|---|---|---|
(HL) |
4050H | 4050H |
(4050H) |
ABH | AAH |
(F) |
任意值 | Cy=不變，AC=1，S=1，P=1，Z=0 |
| 地址 | 十六進位制程式碼 | 助記符 | 註釋 |
|---|---|---|---|
| 2005 | 35 | DCR M | (HL) = (HL) - 1 |
實際上，在內部，8085透過將01H的二進位制補碼新增到ABH來執行此遞減操作。因此，如果4050H初始儲存器位置的內容為00H，則在執行指令DCR M後，內容將變為FFH。

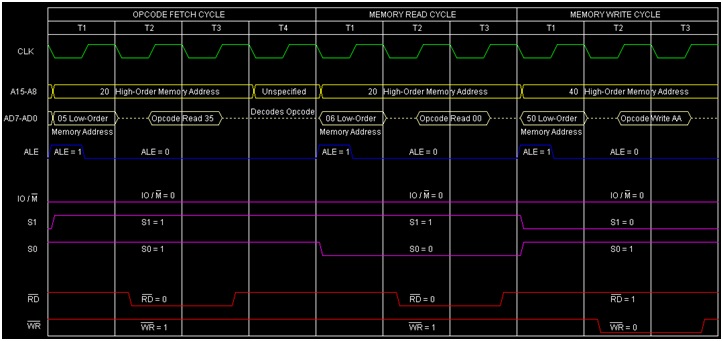

**總結** - 因此，此指令**DCR M**需要1個位元組、3個機器週期（操作碼獲取、記憶體讀取、記憶體寫入）和10個T狀態才能執行，如時序圖所示。
