8085 微處理器的 STC 指令

在 8085 指令集中，STC 的意思是“設定進位標誌”。它將進位標誌設定為 1 狀態，而不管其之前的數值是多少。它對進位標誌執行設定操作，並將結果儲存回進位標誌中。

助記符、運算元	操作碼 (十六進位制)	位元組
STC	37	1

針對該指令的執行，其結果已在以下的跟蹤表中列出 −

	之前	之後
(Cy)	1	1
(Cy)	0	1

地址	十六進位制程式碼	助記符	註釋
2000	37	STC	設定進位標誌，即設定 Cy=1

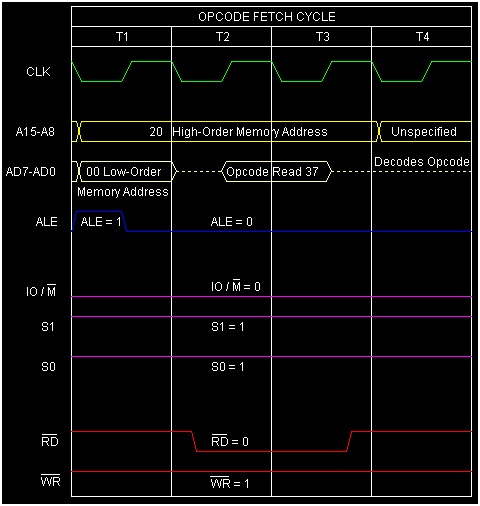

針對該指令 STC 執行的時序圖如下 −

總結 − 因此，該指令 STC 需要 1 位元組、1 個機器週期（操作碼提取）和 4 個 T 狀態才能執行，如時序圖中所示。
