法律研究8085 微處理器中的 XTHL 指令型別
在 8085 指令集中，XTHL 是一個助記符，代表“將棧頂與 HL 交換”。此指令將棧頂兩個位置的內容與暫存器對 HL 的內容交換。
這裡它不是 SP 與 HL 之間的交換。它只佔用記憶體中 1 位元組。
| 助記符，運算元 | 操作碼（十六進位制） | 位元組 |
|---|---|---|
| XTHL | E3 | 1 |
下面顯示了執行此指令 XTHL 的結果，以及一個示例指令和跟蹤表。假設 HL 和 SP 的內容分別為 BBAAH 和 4050H。在位置 4050H 和 4051H 處，記憶體內容分別為 CCH 和 DDH。執行 XTHL 指令後，4050H 和 4051H 的更新內容將分別為 AAH 和 BBH。H 和 L 暫存器將分別包含 DDH 和 CCH。以下是跟蹤表：
| 之前 | 之後 | |
|---|---|---|
（HL） |
BBAAH | DDCCH |
（SP） |
4050H | 4050H |
（4050H） |
CCH | AAH |
（4051H） |
DDH | BBH |
| 地址 | 十六進位制程式碼 | 助記符 | 註釋 |
|---|---|---|---|
| 200E | E3 | XTHL | 在位置（SP）← L 暫存器的內容 在位置（SP + 1）← H 暫存器的內容 |

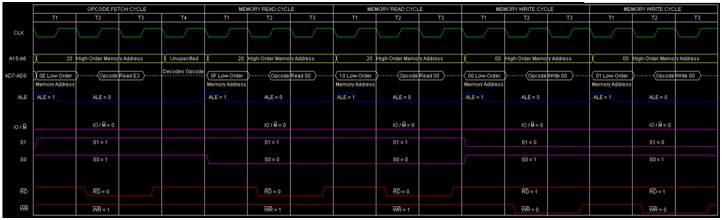

針對此指令 XTHL 執行的時序圖如下：
總結 - 因此，此指令 XTHL 需要 1 位元組、5 個機器週期（操作碼獲取、記憶體讀取、記憶體讀取、記憶體寫入、記憶體寫入）和 16 個 T 狀態才能執行，如時序圖所示。
