8085 微處理器中的 LDA a16 指令

在 8085 指令集中，LDA 是一個助記符，代表將記憶體中的內容載入到累加器。在此指令中，累加器將被初始化為來自 16 位記憶體地址的 8 位內容，該地址在指令中以 a16 表示。此指令使用絕對定址來指定資料。它在記憶體中佔用 3 個位元組。第一個位元組指定操作碼，後續的 2 個位元組提供 16 位地址，即每個記憶體位置 1 個位元組。

讓我們以LDA 4050H 為例，作為此類指令的示例。這是一個 3 位元組指令。記憶體地址 4050H 的初始內容為 ABH。最初，累加器的內容為 CDH。執行後，A 將被初始化為值 ABH。記憶體位置 4050H 仍將保留內容 ABH。執行此指令的結果如下：

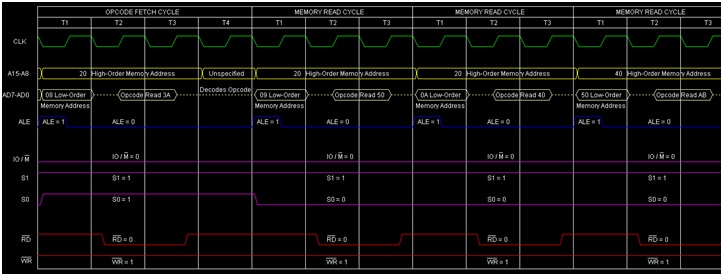

這是指令LDA 4050H 的時序圖

總結 - 因此，此指令LDA 4050H 需要 3 個位元組、4 個機器週期（操作碼獲取、記憶體讀取、記憶體讀取、記憶體讀取）和 13 個 T 狀態才能執行，如時序圖所示。
