8085 微處理器中的 STA a16 指令

在 8085 指令集中，STA 是一個助記符，代表將累加器內容儲存到記憶體中。在此指令中，將 8 位累加器內容儲存到記憶體位置，其 16 位地址在指令中以 a16 表示。此指令使用絕對定址來指定目標。此指令佔用 3 個位元組的記憶體。第一個位元組用於操作碼，接下來的兩個位元組分別提供 16 位地址的低 8 位和高 8 位。

讓我們以STA 4050H為例。這是一個 3 位元組指令。第一個位元組將包含操作碼十六進位制值 32H。在 8085 組合語言編碼中，地址的低位位元組應首先提到，然後是地址的高位位元組。因此，記憶體中的下一個位元組將儲存 50H，然後 40H 將儲存在最後一個第三個位元組中。假設累加器的初始內容是 ABH，記憶體位置 4050H 的初始內容是 CDH。因此，執行後，累加器內容將保持為 ABH，而 4050H 位置的內容將變為 ABH，替換其以前的內容 CDH。此指令的內容跟蹤如下所示：

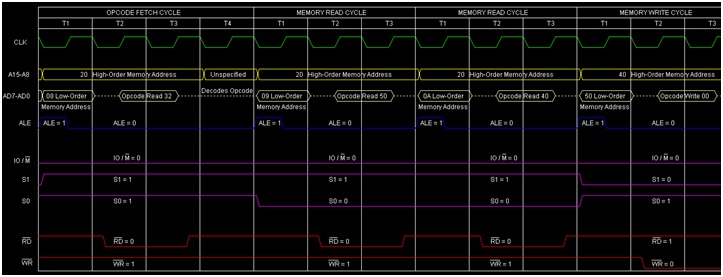

此指令STA 4050H 的時序圖如下所示：

總結 - 因此，此指令STA 4050H 需要 3 個位元組、4 個機器週期（操作碼獲取、記憶體讀取、記憶體讀取、記憶體寫入）和 13 個 T 狀態才能執行，如時序圖所示。（原文此處有誤，應為STA而非SDA）
