8085 微處理器中的 RRC 指令

---

在 8085 指令集中，RRC 代表“累加器右移”。藉助此指令，我們可以將累加器的當前內容向右旋轉 1 位。下圖將描述旋轉操作。

在此右移操作中，最低有效位將從累加器中移出，並被複制到標誌暫存器中的 Cy 位，並也被複制到累加器的最高有效位位置。請注意，Cy 標誌不參與旋轉，它只是累加器內容的 8 位旋轉。只有 Cy 標誌受此指令執行的影響。

助記符，運算元	操作碼（十六進位制）	位元組數
RRC	0F	1

此指令可用於以下多種操作：

• 透過 cy 位的值來檢查累加器最低有效位的值。

• 它可以用來執行除以 2 的操作。我們知道，如果我們將累加器除以 2ⁿ，則累加器的內容將向右移動 n 位。

這些指令的執行已透過以下示例進行了說明：

示例 1

	之前	之後
（A）	8AH	45H
（Cy）	任意值	0

8AH --->    1000 1010
 0100 0101 ---> 45H (Last bit 0 is copied to Cy bit)

地址	十六進位制程式碼	助記符	註釋
2002	0F	RRC	累加器右移

請注意，累加器值減半。

示例 2

	之前	之後
（A）	8BH	C5H
（Cy）	任意值	1

8AH --->    1000 1011
 1100 0101 --->C5H (Last bit 1 is copied to Cy bit)

地址	十六進位制程式碼	助記符	註釋
2002	0F	RRC	累加器右移

請注意，在這種情況下，累加器值沒有減半，因為累加器的最低有效位在旋轉之前為 1。

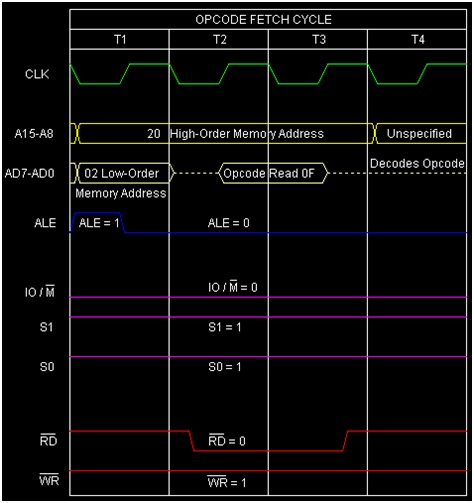

針對此指令RRC執行的時序圖如下所示：

總結 - 因此，此指令RRC需要 1 個位元組、1 個機器週期（操作碼獲取）和 4 個 T 狀態才能執行，如時序圖所示。
