法律研究8085 微處理器中 LDAX rp 指令
在 8085 指令集中，LDAX 是一條助記符，代表從由擴充套件暫存器對（在指令中表示為“rp”）指向的記憶體中載入累加器。此指令使用暫存器間接定址來指定資料。它在記憶體中只佔用 1 個位元組。
此 rp 可以是 BC 暫存器對（由 B 表示）或 DE 暫存器對（由 D 表示）。請注意，8085 指令集中不提供 LDAX H。這是因為 LDAX H 在功能上與 MOV A, M 相同。
| 助記符，運算元 | 操作碼（十六進位制） | 位元組數 |
|---|---|---|
| LDAX B | 0A | 1 |
| LDAX D | 1A | 1 |
讓我們以LDAX B為例說明此類指令。由於它是一條 1 位元組指令，因此它將在記憶體中佔用 1 個位元組。假設 BC 暫存器對的初始內容為 4050H，並且記憶體位置 4050H 儲存著 8 位內容 ABH。假設累加器的初始內容為 CDH。因此，執行該指令後，累加器將更新為 ABH。讓我們考慮一下執行此指令的跟蹤表：
| 之前 | 之後 | |
|---|---|---|
| (BC) | 4050H | 4050H |
| (4050H) | ABH | ABH |
| A | CDH | ABH |
| 地址 | 十六進位制程式碼 | 助記符 | 註釋 |
|---|---|---|---|
| 2008 | 0A | LDAX B | A <- 記憶體 4050H 的內容 |
LDAX B 和 LDAX D 是可用的指令，但諸如 LDBX rp、LDCX rp 等指令不可用。由於累加器是最重要的 8 位暫存器，因此我們被限制只能使用 LDAX rp 指令。

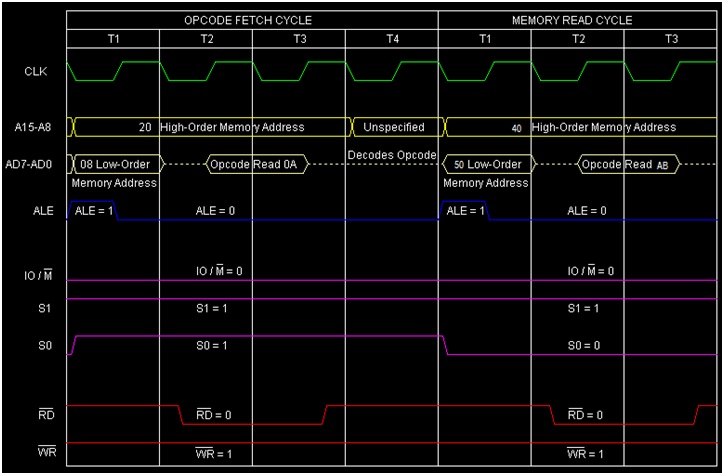

以下是LDAX B指令執行的時序圖。
總結 - 因此，這條指令LDAX B需要 1 個位元組、2 個機器週期（操作碼獲取、記憶體讀取）和 7 個 T 狀態才能執行，如時序圖所示。
