8085 微處理器中的 DCX rp 指令型別

在 8085 指令集中，DCX 是助記符，代表“遞減擴充套件暫存器”，rp 代表暫存器對。它可以是以下任何一個暫存器對：

rp = BC, DE, or HL

此指令用於從rp的當前內容中減去 1。因此，遞減後的內容的結果將儲存在 rp 本身中。雖然這是一個算術指令，但請注意，標誌不會受到此指令執行的任何影響。暫存器對通常用於儲存 16 位記憶體地址。如果在記憶體地址遞減期間標誌位受到影響，則在許多情況下可能會導致問題。因此，根據 8085 的設計，標誌位不會受到此指令DCXrp執行的影響。

由於 rp 可以具有三個值中的任何一個，因此此型別的指令有三個操作碼。它在記憶體中只佔用 1 個位元組。

讓我們考慮DCX B作為此類別中的示例指令。由於它是一個 1 位元組指令，因此它將在記憶體中佔用單個 1 位元組位置。讓我們假設暫存器對 BC 的初始內容為 4055H。因此，在執行指令DCX B後，BC 暫存器對的新內容將為 4054H。此指令執行的結果如下面的跟蹤表所示：

我們可能會認為在這個例子中，DCX B類似於DCR C。但事實並非如此。如果 BC 暫存器對的初始內容為 2000H，那麼在執行 DCR C 指令後，它將是 20FFH，而不是 1FFFH。因此，基本上，DCX 指令遞減 16 位數量，而 DCR 遞減 8 位數量。

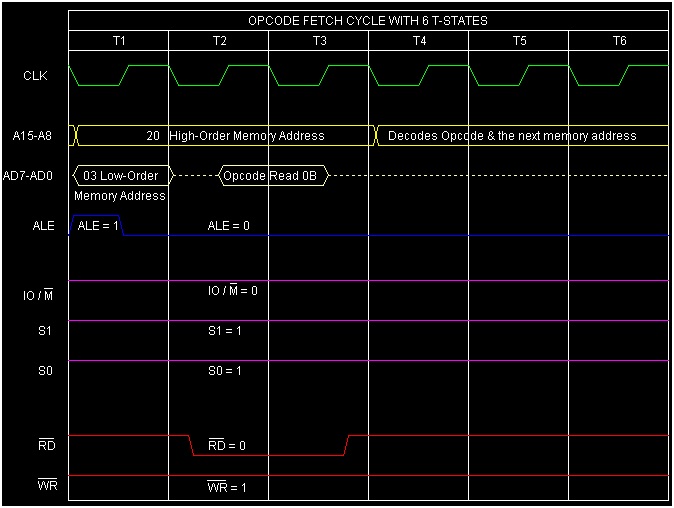

以下是指令執行DCX B的時序圖：

總結 - 因此，此指令DCX B需要 1 個位元組、1 個機器週期（操作碼獲取）和 6 個 T 狀態才能執行，如時序圖所示。
