法律研究8085 微處理器中的 DCX SP 指令型別
在 8085 指令集中，DCX SP 指令用於將 SP 內容遞減 1。DCX SP 指令是 DCXrpinstruction 的一種特殊情況，它可以減少暫存器對的內容。這條指令在記憶體中僅佔據 1 位元組。
| 助記符、運算元 | 操作碼（十六進位制） | 位元組 |
|---|---|---|
| DCX SP | 3B | 1 |
讓我們假設 SP 的初始內容是 4050H。那麼，使用 DCX SP 指令遞減 SP 內容後，SP 的值為 404FH。以下是必需的跟蹤表 −
| 之前 | 之後 | |
|---|---|---|
(SP) |
4050H | 404FH |
| 地址 | 十六進位制程式碼 | 助記符 | 註釋 |
|---|---|---|---|
| 2003 | 3B | DCX SP | SP ←SP - 1 |

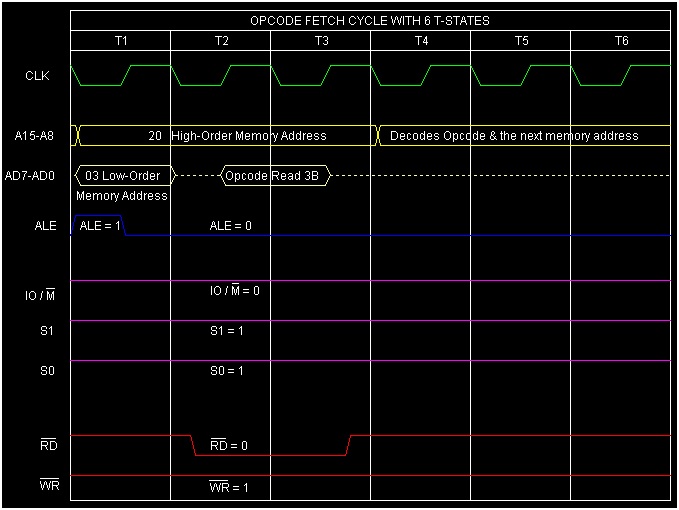

針對這條指令 DCX SP 執行的時間圖如下 −
摘要 − 因此，此指令 DCX SP 需要 1 位元組、1 個機器週期（操作碼獲取）和 6 個 T 狀態進行執行，如時間圖中所示。
