法律研究8085微處理器的INX SP指令型別
在8085指令集中，INX SP指令用於將SP內容增加1。INX SP指令是INX rp指令的特殊情況，它會增加暫存器對的內容。此指令僅在記憶體中佔用1位元組。
| 助記符、運算元 | 操作碼(十六進位制) | 位元組 |
|---|---|---|
| INX SP | 33 | 1 |
假設SP的初始內容為4050H。因此，在使用INX SP指令增加SP的內容後，SP將具有值4051H。以下是所需的跟蹤表，如下所示−
| 之前 | 之後 | |
|---|---|---|
(SP) |
4050H | 4051H |
| 地址 | 十六進位制程式碼 | 助記符 | 註釋 |
|---|---|---|---|
| 2003 | 33 | INX SP | SP ←SP + 1 |

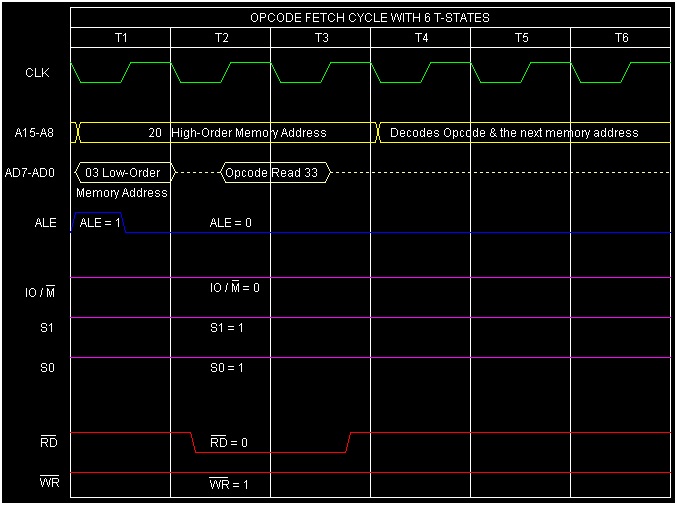

此指令INX SP執行的時間圖如下−
摘要 −因此，此指令INX SP需要1位元組、1個機器週期(操作碼提取)和6個T狀態來執行，如時序圖所示。
