法學研究8085 微處理器中的 LXI SP, d16 指令型別
在 8085 指令集中，LXI SP, d16 指令是 LXI rp, d16 的特例。使用此指令，我們可以在堆疊指標 (SP) 上載入 16 位立即資料/地址。它在記憶體中佔用 3 個位元組。
| 助記符、運算元 | 操作碼 (以 16 進製表示) | 位元組數 |
|---|---|---|
| LXI SP | 31 | 3 |
讓我們考慮一個示例指令 LXI SP, 4050H 作為此類別的示例。執行此指令的結果已顯示在以下追蹤表中 −
| 執行前 | 執行後 | |
|---|---|---|
(SP) |
任意值 | 4050H |
| 地址 | 十六進位制程式碼 | 助記符 | 註釋 |
|---|---|---|---|
| 2000 | 31 | LXI SP, 4050H | 用 16 位資料 4050H 初始化 SP 暫存器 |
| 2001 | 50 | 資料的低位位元組 | |
| 2002 | 40 | 資料的最高位位元組 |

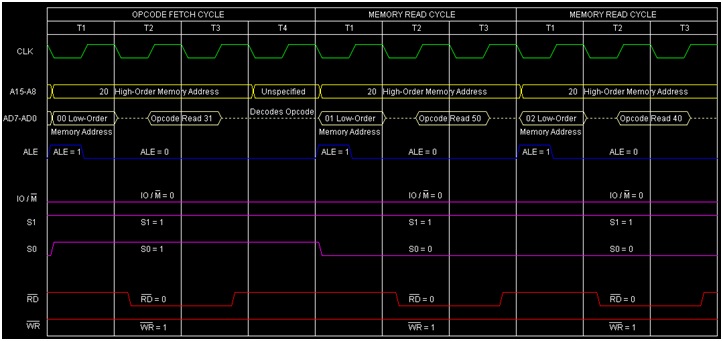

針對此指令 LXI SP 4050H 執行的時序圖如下 −
總結 − 因此，此指令 LXI SP 4050H 需要 1 個位元組、3 個機器週期（操作碼獲取、記憶體讀取、記憶體讀取）和 10 個 T 狀態才能執行，如時序圖所示。
