法律研究8085微處理器指令型別SBB R

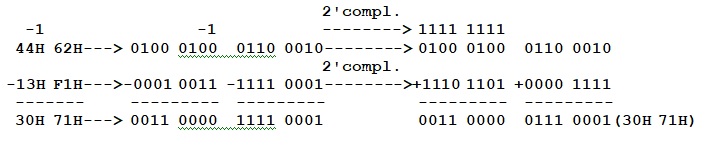

在8085指令集中，SBB R是用於多位元組減法的助記符。讓我們考慮以下關於這種減法的例子
在上面的例子中，62H和F1H的減法結果為71H，借位為1。接下來，我們必須從44H中減去13H以及這個借位值1。在上面的追蹤中，我們向您展示了內部計算是如何進行的。現在在8085中，為了方便這種操作，提供了SBB指令來減去兩個數字以及借位值。
SBB是一個助記符，代表“帶借位的減法”（SuBtract with Borrow），“R”代表以下7個暫存器中的任何一個，以及HL暫存器對指向的記憶體位置M。
R = A, B, C, D, E, H, L, or M
此指令用於計算從累加器內容中減去R暫存器的內容以及進位（借位）值。減法的結果將儲存在累加器中，替換累加器的初始值。由於R可以有八個值中的任何一個，因此這種型別的指令有八個操作碼。它在記憶體中只佔用1個位元組。
| 助記符，運算元 | 操作碼（十六進位制） | 位元組數 |
|---|---|---|
| SBB A | 9F | 1 |
| SBB B | 98 | 1 |
| SBB C | 99 | 1 |
| SBB D | 9A | 1 |
| SBB E | 9B | 1 |
| SBB H | 9C | 1 |
| SBB L | 9D | 1 |
| SBB M | 9E | 1 |
讓我們考慮SBB E作為這種型別的指令示例。因為它是一個1位元組指令，所以它將佔用單個記憶體位置。假設累加器的初始內容是44H，E暫存器的初始內容是13H，Cy設定為1。下面在追蹤表中顯示了執行此指令SBB E的結果
| 之前 | 之後 | |
|---|---|---|
(E) |
13H | 13H |
(A) |
44H | 30H |
(標誌) |
Cy=1，其他標誌位=任意值 | Cy=0，AC=1，S=0，P=1，Z=0 |
| 地址 | 十六進位制程式碼 | 助記符 | 註釋 |
|---|---|---|---|
| 2005 | 9B | SBB E | A暫存器 = A暫存器 – E暫存器 – 1 |
指令SBB E的時序圖如下
總結 − 因此，此指令SBB E需要1位元組、1個機器週期（操作碼獲取）和4個T狀態才能執行，如時序圖所示。
