8085微處理器SUB R指令型別

---

在8085指令中，SUB是助記符，代表“從累加器中減去R的內容”。這裡R代表以下任何暫存器，或HL對指向的記憶體位置M。

R = A, B, C, D, E, H, L, or M

助記符，運算元	操作碼（十六進位制）	位元組數
SUB A	97	1
SUB B	90	1
SUB C	91	1
SUB D	92	1
SUB E	93	1
SUB H	94	1
SUB L	95	1
SUB M	96	1

在此指令中，暫存器R的內容將從累加器中減去，所得差值將儲存在累加器中，替換累加器先前的內容。R可以是八個值中的任何一個，因此此類指令共有八個操作碼，如上表所示。它只佔用記憶體中的1個位元組。

讓我們以SUB E為例。由於它是一位元組指令，因此它將佔用記憶體中的單個位元組空間。該指令執行的結果如下例所示。

示例1

假設累加器和E暫存器的初始值分別為ABH和CDH。因此，執行指令SUB E後，暫存器的內容將為：

	執行前	執行後
(A)	ABH	DEH
(E)	CDH	CDH
(F)	任意值	Cy=1,AC=0,S=1,P=1,Z=0

地址	十六進位制程式碼	助記符	註釋
2004	93	SUB E	累加器 = 累加器 + E的二進位制補碼

這裡Cy=1表示結果為負。實際上A – E = A + E的二進位制補碼。以下是計算過程。

(A)	ABH (1010 1011) ---------------> 1010 1011
                           2'S Complement
(E)  CDH (1100 1101) --------------->      0011 0011
                                       ---------------
                                       1101 1110 (DEH)

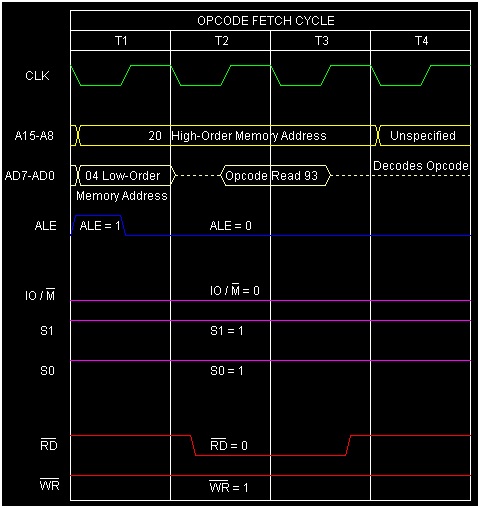

以下是指令SUB E的時序圖

總結 − 因此，此指令SUB E需要1個位元組、1個機器週期（操作碼獲取）和4個T狀態才能執行，如時序圖所示。

示例2

假設累加器和E暫存器的初始值分別為CDH和ABH。因此，執行指令SUB E後，暫存器的內容將為：

	執行前	執行後
(A)	CDH	22H
(E)	ABH	ABH
(F)	任意值	Cy=0,AC=1,S=0,P=1,Z=0

地址	十六進位制程式碼	助記符	註釋
2004	93	SUB E	累加器 = 累加器 + E的二進位制補碼

這裡Cy=0表示結果為正。實際上A – E = A + E的二進位制補碼。以下是計算過程。

(A)	CDH (1100 1101) ---------------> 1100 1101
                         2'S Complement
(E) ABH (1010 1011) --------------->    0101 0101
                                       ----------------
                                       0010 0010 (22H)

以下是指令SUB E的時序圖

總結 − 因此，此指令SUB E需要1個位元組、1個機器週期（操作碼獲取）和4個T狀態才能執行，如時序圖所示。
