8085微處理器中的IN a8指令

在8085指令集中，**IN**是一個助記符，代表將輸入埠的內容輸入到累加器中。輸入埠的8位地址在指令中表示為**a8**。它在記憶體中佔用2個位元組。第一個位元組指定操作碼，下一個位元組提供8位的輸入埠地址。

IN F0H是這種型別的示例指令。該指令執行的結果如下例所示。

IN指令是唯一用於將輸入埠內容讀取到累加器的指令。連線地址為F0H的輸入埠的可能的晶片選擇電路如下所示。

輸入埠F0H的晶片選擇電路

這裡，由於埠地址為F0H，因此A7到A0的位應該具有位模式

A7 A6 A5 A4 A3 A2 A1 A0 =1 1 1 1  0 0 0 0, with RD* = 0, and IO/M* = 1

所有這些位將透過一個與非門產生輸出邏輯1作為晶片選擇(CS)，因此輸入埠晶片被選中。因此，當8085發出地址F0H、IO/M*為1、RD*為0時，晶片做出響應。換句話說，我們認為它具有輸入埠號F0H。

請注意，可以有一個地址為F0H的輸出埠和一個地址為F0H的輸入埠。當8085發出地址EFH和IO/M*為1時，只有一個根據RD*和WR*訊號的狀態值被選中。因此，可以總共有256個輸入埠和256個輸出埠。

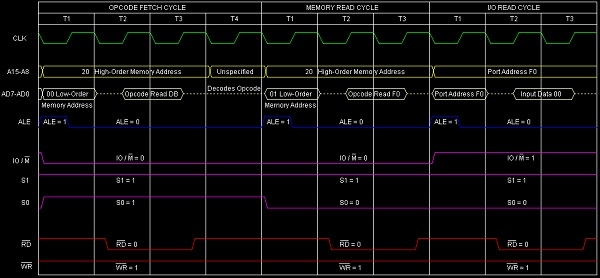

針對此指令**IN F0H**執行的時序圖如下所示：

**總結** − 因此，此指令**OUT**需要2個位元組、3個機器週期（操作碼提取、記憶體讀取、I/O讀取）和10個T狀態才能執行，如時序圖所示。
