法律研究INTR 引腳啟用時 8085 採取的操作

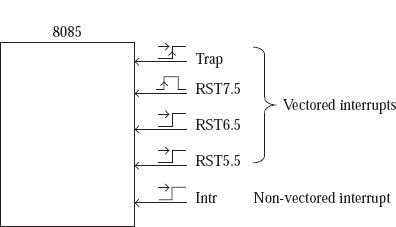

我們假設中斷系統已透過使用 EI 指令啟用，並且優先順序較高的訊號處於非活動狀態。
每個指令的最後一機器週期的倒數第二個時鐘週期，8085 感應所有內部中斷訊號。

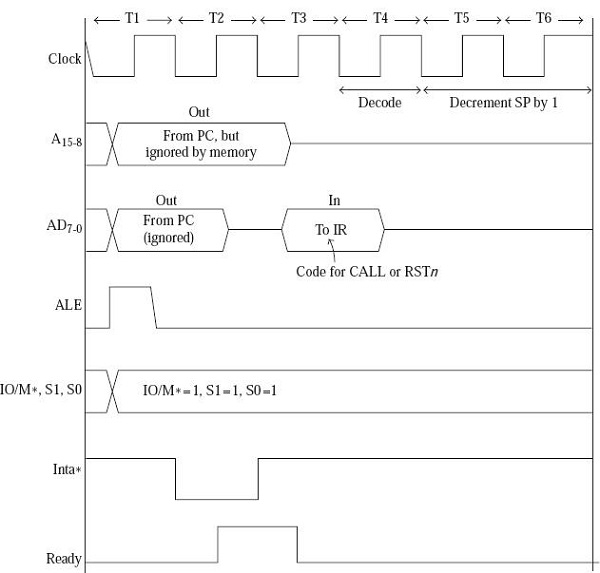

如果內部 INTR 訊號為邏輯 1，則 8085 進入稱為中斷應答 (INA) 機器週期的機器週期。
8085 透過在機器週期 INA 的 T2 狀態啟用 INTA* 引腳來確認輸入輸出埠的中斷，其中 INTA* 是處於活動低狀態的引腳。
在機器週期 M2 中，ISS 地址的最低有效位透過 8259 傳輸到 8085 的暫存器 Z。
在 M4 MW 機器週期中，個人電腦的最高有效位元組被壓入堆疊。
在 M5 MW 機器週期中，個人電腦的最低有效位元組被壓入堆疊。
