Python中的奧托迴圈和柴油迴圈建模


奧托迴圈

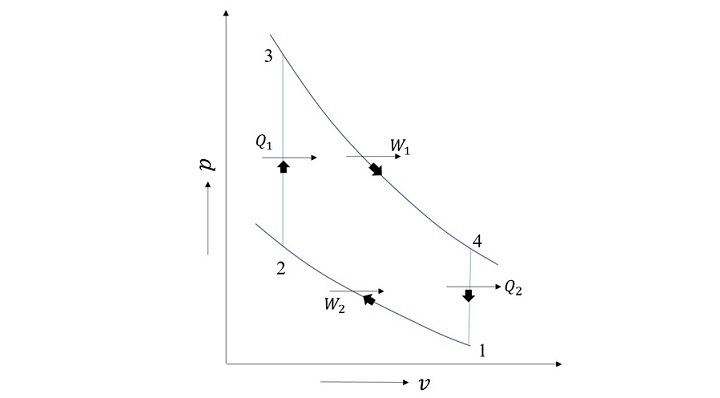

奧托迴圈是一種用於火花點火 (SI) 發動機的空氣標準迴圈。它包括兩個可逆絕熱過程和兩個等容過程(恆容),共四個過程。當功相互作用發生在可逆絕熱過程中時,熱量增加 (2-3) 和減少 (4-1) 發生在等容過程中 (3-4 和 1-2)。奧托迴圈示意圖如下所示。

為了在 Python 中模擬該迴圈,考慮的輸入變數是最大壓力 $\mathrm{(P_{max})}$、最小壓力 $\mathrm{(P_{min})}$、最大容積 $\mathrm{(V_{max})}$、壓縮比 (r) 和絕熱指數 $\mathrm{(\gamma)}$。表 2 解釋了奧托迴圈中不同過程的熱力學計算:

過程 1-2

$$\mathrm{p_{1} \: = \: p_{min}}$$

$$\mathrm{v_{1} \: = \: v_{max}}$$

使用壓縮比 (𝑟),首先根據點 1 處的體積計算點 2 處的體積:

$$\mathrm{v_{2} \: = \: \frac{v_{1}}{r}}$$

然後計算過程 1-2 的絕熱常數:

$$\mathrm{c_{1} \: = \: p_{1} \: \times \: v_{1}^{\gamma}}$$

一旦已知 $\mathrm{c_{1}}$,則沿線 1-2 的壓力變化計算為:

$$\mathrm{p \: = \: \frac{c_{1}}{v^{\gamma}}}$$

過程 2-3

$$\mathrm{p_{3} \: = \: p_{max}}$$

由於該過程是等容的,因此體積保持不變:

$$\mathrm{v_{3} \: = \: v_{2}}$$

因此,點 2 處的壓力可以計算為:

$$\mathrm{p_{2} \: = \: \frac{c_{1}}{v^{\gamma}_{2}}}$$

過程 3-4

設 $\mathrm{c_{2}}$ 為沿線 3-4 的常數。由於已知點 3 處的壓力和溫度,因此沿可逆絕熱線的常數可以計算為:

$$\mathrm{c_{2} \: = \: p_{3} \: \times \: v_{3}^{\gamma}}$$

並且由於 $\mathrm{v_{4} \: = \: v_{1}}$,因此沿 3-4 的壓力可以計算為:

$$\mathrm{p \: = \: \frac{c_{2}}{v^{\gamma}}}$$

過程 4-1

$\mathrm{c_{2}}$ 和 $\mathrm{c_{4}}$ 已知,因此 $\mathrm{p_{4}}$ 可以計算為

$$\mathrm{p_{4} \: = \: \frac{c_{4}}{v^{\gamma}_{4}}}$$

奧托迴圈的Python程式

奧托迴圈的 Python 函式如下所示:

from pylab import *
from pandas import *
def otto(p_min,p_max,v_max,r,gma):
font = {'family' : 'Times New Roman','size' : 39}
figure(figsize=(20,15))
rc('font', **font)
'''This function prints Otto cycle
arguments are as follows:
_min: minimum pressure
p_max: Maximum pressure
v_max: Maximum volume
r: compression ratio
gma: Adiabatic exponent
The order of arguments is:
p_min,p_max,v_max,r,gma
'''

#~~~~~~~~~~~~~~~~~~~~~~~~~
# Process 1-2
#~~~~~~~~~~~~~~~~~~~~~~~~~
   p1=p_min
   v1=v_max
   v2=v1/r
   c1=p1*v1**gma
   v=linspace(v2,v1,100)
   p=c1/v**gma
   plot(v,p/1000,'b',linewidth=3)

#~~~~~~~~~~~~~~~~~~~~~~~~~
# Process 2-3
#~~~~~~~~~~~~~~~~~~~~~~~~~
   p3=p_max
   v3=v2
   p2=c1/v2**gma
   p=linspace(p2,p3,100)
   v=100*[v3]
   plot(v,p/1000,'r',linewidth=3)

#~~~~~~~~~~~~~~~~~~~~~~~~~
# Process 3-4
#~~~~~~~~~~~~~~~~~~~~~~~~~
   c2=p3*v3**gma
   v4=v1
   v=linspace(v3,v4,100)
   p=c2/v**gma
   plot(v,p/1000,'g',linewidth=3)

#~~~~~~~~~~~~~~~~~~~~~~~~~
# Process 4-1
#~~~~~~~~~~~~~~~~~~~~~~~~~
   v4=v1
   p4=c2/v4**gma
   p=linspace(p1,p4,100)
   v=100*[v1]
   plot(v,p/1000,'r',linewidth=3)
   title('Otto Cycle',size='xx-large',color='k')
   xlabel('Volume ($m^3$)')
   ylabel('Pressure (kPa)')
   text(v1,p1/1000-30,'1')
   text(v2,p2/1000-200,'2')
   text(v3+0.01,p3/1000-20,'3')
   text(v4,p4/1000+10,'4')
   data={'p':[p1,p2,p3,p4],
      'v':[v1,v2,v3,v4],
      'c':[c1,'' ,c2,'' ],
      'State': [1,2,3,4]}
   df=DataFrame(data)
   savefig('Otto_final.jpg')
   return df.set_index('State')
   oc=otto(2*10**5,35*10**5,0.5,5,1.4)
   show()
   oc

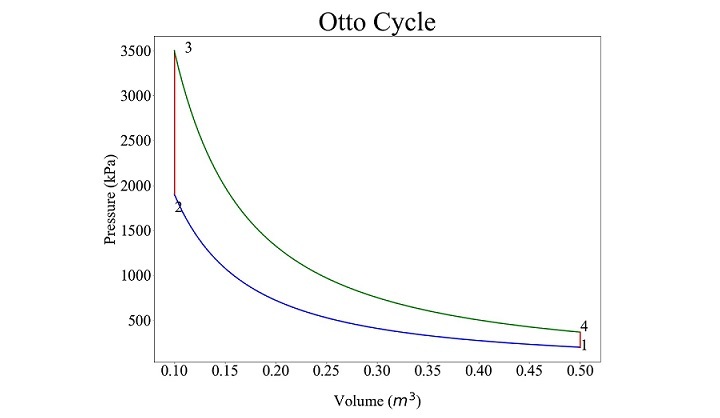

對於 $\mathrm{p_{min} \: = \: 2 \: \times \: 10^{5} \: Pa \: , \: p_{max} \: = \: 35 \: \times \: 10^{5} \: Pa \: , \: v_{max} \: = \: 0.5 \: m^{3} \: , \: r \: = \: 5 \: and \: \gamma \: = \: 1.4 \: ,}$ 程式生成的奧托迴圈圖如下所示:

從程式碼中獲得的不同點的壓力和體積如下:

狀態

p

v

1

2.000000e+05

0.5

2

1.903654e+06

0.1

3

3.500000e+06

0.1

4

3.677139e+05

0.5

柴油迴圈

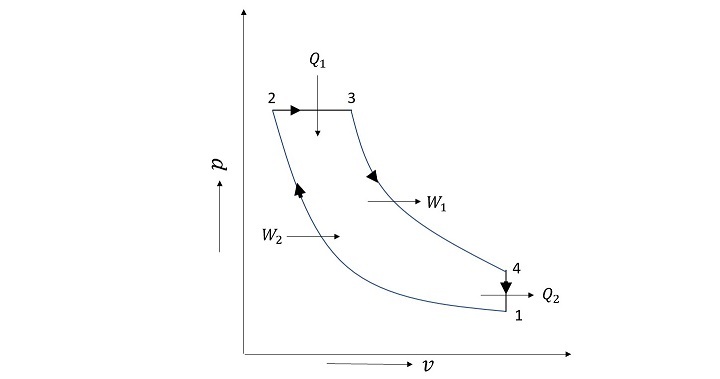

柴油迴圈是壓縮點火 (CI) 發動機中使用的空氣標準迴圈。該迴圈由四個過程組成:兩個可逆絕熱過程、一個等壓過程(恆壓)和兩個等容過程(恆容)。熱量增加發生在過程 2-3,而熱量減少發生在過程 4-1。過程 1-2 和 3-4 分別是功相互作用進入和離開迴圈的過程。柴油迴圈圖如下所示。

為了模擬該迴圈,考慮的輸入變數是最大壓力 $\mathrm{(p_{max})}$、最小壓力 $\mathrm{(p_{min})}$、最大容積 $\mathrm{(v_{max})}$、截止比 $\mathrm{(r_{c})}$ 和絕熱指數 \mathrm{(\gamma)}。下面解釋了柴油迴圈中不同過程的熱力學計算:

過程 1-2

$$\mathrm{p_{1} \: = \: p_{min}}$$

$$\mathrm{v_{1} \: = \: v_{max}}$$

$$\mathrm{p_{2} \: = \: p_{max}}$$

由於 1-2 是絕熱過程,因此遵循 $\mathrm{pv^{\gamma} \: = \: const \: ;}$ 設常數為 $\mathrm{(c_{1})}$。點 2 處的體積可以計算為:

$$\mathrm{v_{2} \: = \: v_{1} \: \times (\frac{p_{1}}{p_{2}})^{\frac{1}{\gamma}}}$$

因此 $\mathrm{c_{1} \: = \: p_{1} \: \times \: v_{1}^{\gamma}}$

然後計算過程 1-2 的絕熱常數:

$$\mathrm{c_{1} \: = \: p_{1} \: \times \: v_{1}^{\gamma}}$$

一旦已知 $\mathrm{c_{1}}$,則沿線 1-2 的壓力變化計算為:

$$\mathrm{p \: = \: \frac{c_{1}}{v^{\gamma}}}$$

過程 2-3

由於該過程是等壓的,因此壓力保持不變:

$$\mathrm{p_{3} \: = \: p_{2}}$$

點 3 處的體積可以計算為:

$$\mathrm{v_{3} \: = \: r_{c} \: \times \: v_{2}}$$

因此,可以很容易地知道體積 $\mathrm{v_{2}}$ 和 $\mathrm{v_{3}}$ 之間的壓力變化。

過程 3-4

設 $\mathrm{c_{2}}$ 為沿線 3-4 的常數。由於已知點 3 處的壓力和溫度,因此沿可逆絕熱線的常數可以計算為:

$$\mathrm{c_{2} \: = \: p_{3} \: \times \: v_{3}^{\gamma}}$$

並且由於 $\mathrm{v_{4} \: = \: v_{1}}$,因此沿 3-4 的壓力變化可以計算為:

$$\mathrm{p \: = \: \frac{c_{2}}{v^{\gamma}}}$$

過程 4-1

$\mathrm{c_{2}}$ 和 $\mathrm{v_{4}}$ 已知,因此 $\mathrm{p_{4}}$ 可以計算為

$$\mathrm{p_{4} \: = \: \frac{c_{4}}{v^{\gamma}_{4}}}$$

用於模擬柴油迴圈的Python程式

用於模擬柴油迴圈的 Python 函式如下所示:

#~~~~~~~~~~~~~~~~~~~
# Diesel Cycle
#~~~~~~~~~~~~~~~~~~~
   def diesel(p_min,p_max,v_max,r_c,gma):
   font = {'family' : 'Times New Roman','size' : 39}
   figure(figsize=(20,15))
   title('Rankine Cycle with Feed water heating (T-s Diagram)',color='b')
   rc('font', **font)
   '''This function prints Diesel cycle
   arguments are as follows:
   p_min: minimum pressure
   p_max: Maximum pressure
   v_max: Maximum volume
   rc: Cut-Off ratio
   gma: Adiabatic exponent
   The order of arguments is:
   p_min,p_max,v_max,rc,gma
   '''

#~~~~~~~~~~~~~~~~~~~~~~~~~
# Process 1-2
#~~~~~~~~~~~~~~~~~~~~~~~~~
   p1=p_min
   v1=v_max
   p2=p_max
   v2=v1*(p1/p2)**(1/gma)
   c1=p1*v1**gma
   v=linspace(v2,v1,100)
   p=c1/v**gma
   plot(v,p/1000,'b',linewidth=3)

#~~~~~~~~~~~~~~~~~~~~~~~~~
# Process 2-3
#~~~~~~~~~~~~~~~~~~~~~~~~~
   p3=p2
   p=zeros(100)
   p=p+p2
   v3=r_c*v2
   v=linspace(v2,v3,100)
   plot(v,p/1000.,'r',linewidth=3)

#~~~~~~~~~~~~~~~~~~~~~~~~~
# Process 3-4
#~~~~~~~~~~~~~~~~~~~~~~~~~
   v4=v1
   c2=p3*v3**gma
   v=linspace(v3,v4,100)
   p=c2/v**gma
   plot(v,p/1000,'g',linewidth=3)

#~~~~~~~~~~~~~~~~~~~~~~~~~
# Process 4-1
#~~~~~~~~~~~~~~~~~~~~~~~~~
   v4=v1
   v=100*[v4]
   p4=c2/v4**gma
   p=linspace(p1,p4,100)
   plot(v,p/1000.,'m',linewidth=3)
   title('Diesel Cycle',size='xx-large',color='b')
   xlabel('Volume ($m^3$)')
   ylabel('Pressure (kPa)')
   text(v1,p1/1000-30,'1')
   text(v2-0.01,p2/1000,'2')
   text(v3+0.01,p3/1000-20,'3')
   text(v4,p4/1000+10,'4')
   data={'p':[p1,p2,p3,p4],
      'v':[v1,v2,v3,v4],
      'c':[c1,'' ,c2,'' ],
      'State': [1,2,3,4]}
   df=DataFrame(data)
   savefig('Diesel_final.jpg')
   return df.set_index('State')
   dc=diesel(2*10**5,20*10**5,0.5,2,1.4)
   show()
   dc

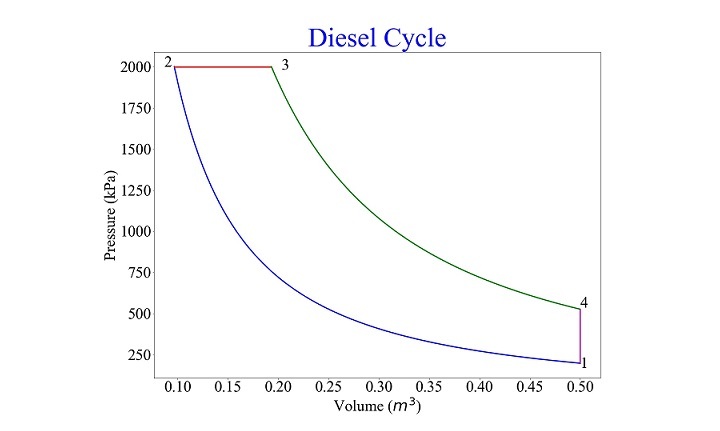

對於 $\mathrm{p_{min} \: = \: 2 \: \times \: 10^{5} \: Pa \: , \: p_{max} \: = \: 20 \: \times \: 10^{5} \: Pa \: , \: v_{max} \: = \: 0.5 \: m^{3} \: , \: r_{c} \: = \: 2 \: and \: \gamma \: = \: 1.4 \: ,}$ 獲得的結果如下面的圖所示

狀態

p

v

1

2.000000e+05

0.500000

2

2.000000e+06

0.096535

3

2.000000e+06

0.193070

4

5.278032e+05

0.500000

結論

在本教程中,藉助 Python 程式設計對奧托迴圈和柴油迴圈進行了建模。柴油和奧托迴圈的功能已程式設計和測試。該函式能夠根據輸入資料繪製迴圈。
