電子電路 - 正限幅電路
旨在衰減輸入訊號正部分的限幅電路稱為正限幅器。在正二極體限幅電路中，我們有以下幾種型別：
- 串聯正限幅器
- 帶正參考電壓 $V_{r}$ 的串聯正限幅器
- 帶負參考電壓 $V_{r}$ 的串聯正限幅器
- 並聯正限幅器
- 帶正參考電壓 $V_{r}$ 的並聯正限幅器
- 帶負參考電壓 $V_{r}$ 的並聯正限幅器
讓我們詳細討論每種型別。
串聯正限幅器

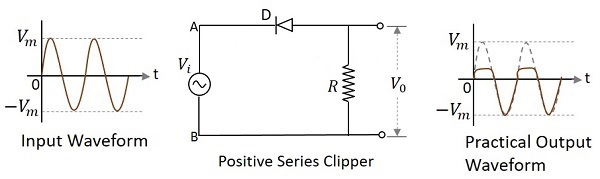

在限幅電路中，二極體與輸入訊號串聯，並衰減波形的正部分，稱為串聯正限幅器。下圖表示串聯正限幅器的電路圖。
輸入正半週期 - 當施加輸入電壓時，輸入的正半週期使電路中的A點相對於B點為正。這使得二極體反向偏置，因此它表現為開路開關。因此，負載電阻上的電壓變為零，因為沒有電流流過它，因此 $V_{0}$ 將為零。
輸入負半週期 - 輸入的負半週期使電路中的A點相對於B點為負。這使得二極體正向偏置，因此它像閉合開關一樣導通。因此，負載電阻上的電壓將等於所施加的輸入電壓，因為它完全出現在輸出 $V_{0}$ 上。
波形
在上圖中，如果觀察波形，我們可以理解只有正峰值的一部分被削波。這是由於 $V_{0}$ 上的電壓。但理想輸出並非如此。讓我們看看下圖。
與理想輸出不同，由於二極體導通電壓為0.7v，實際輸出中存在正半週期的一小部分。因此，實際輸出波形和理想輸出波形之間存在差異。
帶正參考電壓 $V_{r}$ 的串聯正限幅器

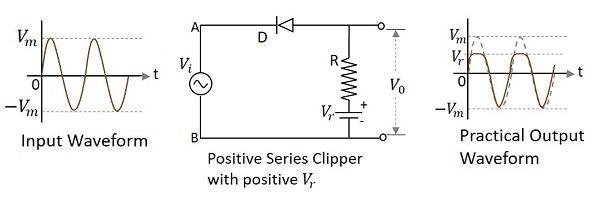

在限幅電路中，二極體與輸入訊號串聯，並用正參考電壓 $V_{r}$ 偏置，並衰減波形的正部分，稱為帶正參考電壓 $V_{r}$ 的串聯正限幅器。下圖表示當施加的參考電壓為正時，串聯正限幅器的電路圖。
在輸入的正半週期期間，二極體反向偏置，參考電壓出現在輸出端。在其負半週期期間，二極體正向偏置並像閉合開關一樣導通。因此，輸出波形如上圖所示。
帶負參考電壓 $V_{r}$ 的串聯正限幅器
在限幅電路中，二極體與輸入訊號串聯，並用負參考電壓 $V_{r}$ 偏置，並衰減波形的正部分，稱為帶負參考電壓 $V_{r}$ 的串聯正限幅器。下圖表示當施加的參考電壓為負時，串聯正限幅器的電路圖。
在輸入的正半週期期間，二極體反向偏置，參考電壓出現在輸出端。由於參考電壓為負，因此顯示具有恆定幅度的相同電壓。在其負半週期期間，二極體正向偏置並像閉合開關一樣導通。因此，大於參考電壓的輸入訊號出現在輸出端。
並聯正限幅器

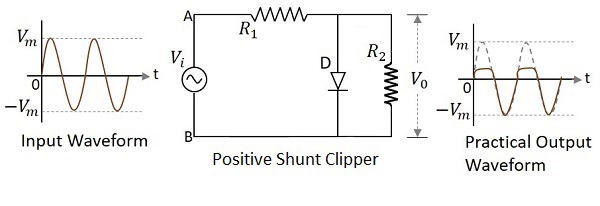

在限幅電路中，二極體與輸入訊號並聯，並衰減波形的正部分，稱為並聯正限幅器。下圖表示並聯正限幅器的電路圖。
輸入正半週期 - 當施加輸入電壓時，輸入的正半週期使電路中的A點相對於B點為正。這使得二極體正向偏置，因此它像閉合開關一樣導通。因此，負載電阻上的電壓變為零，因為沒有電流流過它，因此 $V_{0}$ 將為零。
輸入負半週期 - 輸入的負半週期使電路中的A點相對於B點為負。這使得二極體反向偏置，因此它表現為開路開關。因此，負載電阻上的電壓將等於所施加的輸入電壓，因為它完全出現在輸出 $V_{0}$ 上。
波形

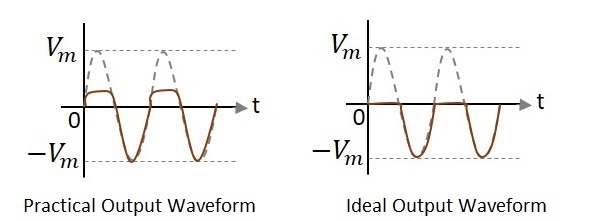

在上圖中，如果觀察波形，我們可以理解只有正峰值的一部分被削波。這是由於 $V_{0}$ 上的電壓。但理想輸出並非如此。讓我們看看下圖。
與理想輸出不同，由於二極體導通電壓為0.7v，實際輸出中存在正半週期的一小部分。因此，實際輸出波形和理想輸出波形之間存在差異。
帶正參考電壓 $V_{r}$ 的並聯正限幅器
在限幅電路中，二極體與輸入訊號並聯，並用正參考電壓 $V_{r}$ 偏置，並衰減波形的正部分，稱為帶正參考電壓 $V_{r}$ 的並聯正限幅器。下圖表示當施加的參考電壓為正時，並聯正限幅器的電路圖。
在輸入的正半週期期間，二極體正向偏置，只有參考電壓出現在輸出端。在其負半週期期間，二極體反向偏置並表現為開路開關。整個輸入出現在輸出端。因此，輸出波形如上圖所示。
帶負參考電壓 $V_{r}$ 的並聯正限幅器
在限幅電路中，二極體與輸入訊號並聯，並用負參考電壓 $V_{r}$ 偏置，並衰減波形的正部分，稱為帶負參考電壓 $V_{r}$ 的並聯正限幅器。

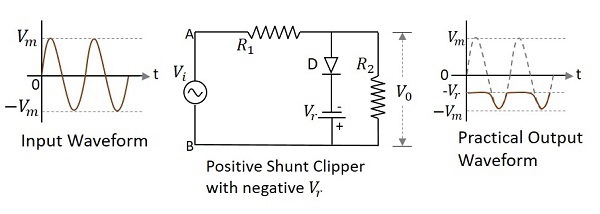

下圖表示當施加的參考電壓為負時，並聯正限幅器的電路圖。
在輸入的正半週期期間，二極體正向偏置，參考電壓出現在輸出端。由於參考電壓為負，因此顯示具有恆定幅度的相同電壓。在其負半週期期間，二極體反向偏置並表現為開路開關。因此，大於參考電壓的輸入訊號出現在輸出端。
