電子電路 - 負鉗位電路

旨在衰減輸入訊號負部分的鉗位電路可以稱為負鉗位器。在負二極體鉗位電路中，我們有以下幾種型別。

讓我們詳細討論每種型別。

負串聯鉗位器

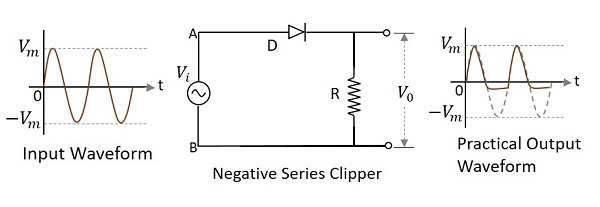

二極體與輸入訊號串聯並衰減波形負部分的鉗位電路，稱為負串聯鉗位器。下圖顯示了負串聯鉗位器的電路圖。

輸入正半周 - 當施加輸入電壓時，輸入正半周使電路中A點相對於B點為正。這使得二極體正向偏置，因此它像一個閉合開關。因此，輸入電壓完全出現在負載電阻兩端，產生輸出$V_{0}$。

輸入負半周 - 輸入負半周使電路中A點相對於B點為負。這使得二極體反向偏置，因此它像一個斷開開關。因此，負載電阻上的電壓將為零，使$V_{0}$為零。

在上圖中，如果觀察波形，我們可以理解只有負峰的一部分被削波了。這是由於$V_{0}$上的電壓造成的。但理想的輸出並非如此。讓我們看看下圖。

與理想輸出不同，由於二極體導通電壓為0.7v，實際輸出中存在負半周的一小部分。因此，實際輸出波形和理想輸出波形之間存在差異。

二極體與輸入訊號串聯並用正參考電壓$V_{r}$偏置並衰減波形負部分的鉗位電路，稱為帶正$V_{r}$的負串聯鉗位器。下圖顯示了當施加的參考電壓為正時，負串聯鉗位器的電路圖。

在輸入正半週期間，只有當陽極電壓值超過二極體的陰極電壓值時，二極體才開始導通。由於陰極電壓等於施加的參考電壓，因此輸出將如所示。

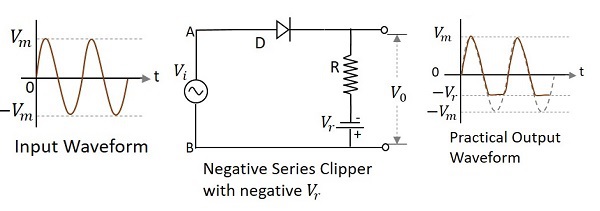

二極體與輸入訊號串聯並用負參考電壓$V_{r}$偏置並衰減波形負部分的鉗位電路，稱為帶負$V_{r}$的負串聯鉗位器。下圖顯示了當施加的參考電壓為負時，負串聯鉗位器的電路圖。

在輸入正半週期間，二極體正向偏置，輸入訊號出現在輸出端。在其負半週期間，二極體反向偏置，因此不會導通。但是，由於施加了負參考電壓，因此出現在輸出端。因此，輸出波形的負半周在此參考電平之後被削波。

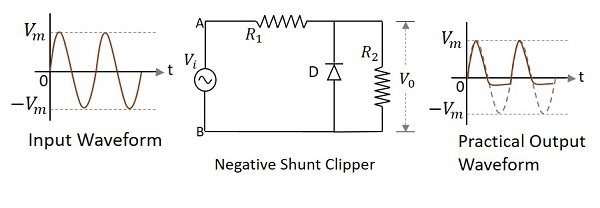

二極體與輸入訊號並聯並衰減波形負部分的鉗位電路，稱為負並聯鉗位器。下圖顯示了負並聯鉗位器的電路圖。

輸入正半周 - 當施加輸入電壓時，輸入正半周使電路中A點相對於B點為正。這使得二極體反向偏置，因此它表現為一個斷開開關。因此，負載電阻上的電壓等於施加的輸入電壓，因為它完全出現在輸出$V_{0}$上

輸入負半周 - 輸入負半周使電路中A點相對於B點為負。這使得二極體正向偏置，因此它像一個閉合開關導通。因此，負載電阻上的電壓變為零，因為沒有電流流過它。

在上圖中，如果觀察波形，我們可以理解只有負峰的一部分被削波了。這是由於$V_{0}$上的電壓造成的。但理想的輸出並非如此。讓我們看看下圖。

與理想輸出不同，由於二極體導通電壓為0.7v，實際輸出中存在負半周的一小部分。因此，實際輸出波形和理想輸出波形之間存在差異。

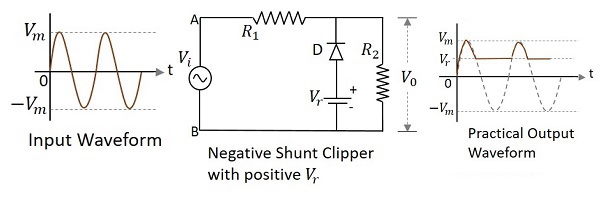

二極體與輸入訊號並聯並用正參考電壓$V_{r}$偏置並衰減波形負部分的鉗位電路，稱為帶正$V_{r}$的負並聯鉗位器。下圖顯示了當施加的參考電壓為正時，負並聯鉗位器的電路圖。

在輸入正半週期間，二極體反向偏置並表現為一個斷開開關。因此，整個輸入電壓（大於施加的參考電壓）出現在輸出端。低於參考電壓電平的訊號被削波。

在負半週期間，由於二極體正向偏置並且迴路完成，因此沒有輸出。

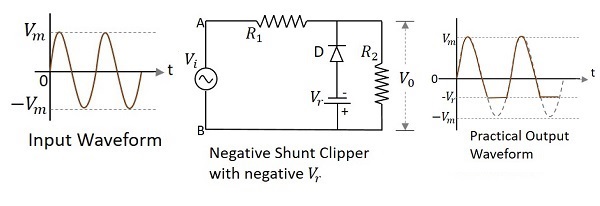

二極體與輸入訊號並聯並用負參考電壓$V_{r}$偏置並衰減波形負部分的鉗位電路，稱為帶負$V_{r}$的負並聯鉗位器。下圖顯示了當施加的參考電壓為負時，負並聯鉗位器的電路圖。

在輸入正半週期間，二極體反向偏置並表現為一個斷開開關。因此，整個輸入電壓出現在輸出$V_{o}$上。在負半週期間，二極體正向偏置。負電壓直到參考電壓，出現在輸出端，其餘訊號被削波。

這是一個帶參考電壓$V_{r}$的正負鉗位器。輸入電壓被雙向削波，即輸入波形的正負部分都用兩個參考電壓削波。為此，兩個二極體$D_{1}$和$D_{2}$以及兩個參考電壓$V_{r1}$和$V_{r2}$連線在電路中。

此電路也稱為組合鉗位器電路。下圖顯示了雙向或組合鉗位器電路的電路佈置及其輸出波形。

在輸入訊號的正半週期間，二極體$D_{1}$導通，使參考電壓$V_{r1}$出現在輸出端。在輸入訊號的負半週期間，二極體$D_{2}$導通，使參考電壓$V_{r1}$出現在輸出端。因此，兩個二極體交替導通，在兩個週期內都對輸出進行削波。輸出取自負載電阻兩端。

至此，我們完成了主要的鉗位器電路。在下一章中，我們將學習箝位電路。
