變壓器的雙三角形連線——三相到六相變換

整流器用於將交流電 (AC) 轉換為直流電 (DC)。增加交流電源相數的優點如下：

• 隨著交流電源相數的增加，直流側可以獲得更平滑的波形。

• 隨著相數的增加，交流電中的不良諧波會減少。

• 隨著相數的增加，轉換單元（整流器）的效率也會提高。

因此，由於這些優點，在整流方面，6 相優於 3 相。為了獲得三相到六相的電源，使用雙三角形連線。

三相到六相變換的雙三角形連線

圖中顯示了用於三相到六相變換的雙三角形連線的連線方式。

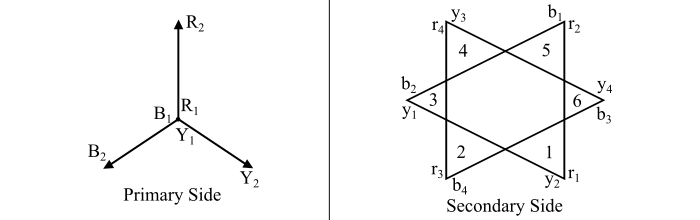

在 3 相到 6 相變換的雙三角形連線中，使用了三個相同的單相變壓器 T₁、T₂ 和 T₃。三個變壓器的主繞組可以連線成星形，因為兩個次級繞組連線成三角形，併為三次諧波電流提供所需的路徑。每個變壓器的次級繞組都被分成兩個相等的節段。一組三個次級繞組 r₁r₂、y₁y₂、b₁b₂ 透過將第一個繞組的起始端 r₁ 連線到第二個繞組的結束端 y₂、第二個繞組的起始端 y₁ 連線到第三個繞組的結束端 b₂，以及第三個繞組的起始端 b₁ 連線到第一個繞組的結束端 r₂ 而連線成三角形。另一組三個次級繞組 r₃r₄、y₃y₄、b₃b₄ 透過將第一個繞組的結束端 r₄ 連線到第二個繞組的起始端 y₃、第二個繞組的結束端 y₄ 連線到第三個繞組的起始端 b₃，以及第三個繞組的結束端 b₄ 連線到第一個繞組的起始端 r₃ 而連線成反三角形。主繞組和次級繞組的相量圖如下所示。

雙三角形連線的主要優點是它具有良好的諧波消除能力。但是，雙三角形連線的主要問題是，由於缺少次級中性點，它不適用於整流電路。

因此，當六個端子連線到六相負載時，才能獲得真正的六相電源。
