變壓器星-三角連線 | 三相變壓器連線

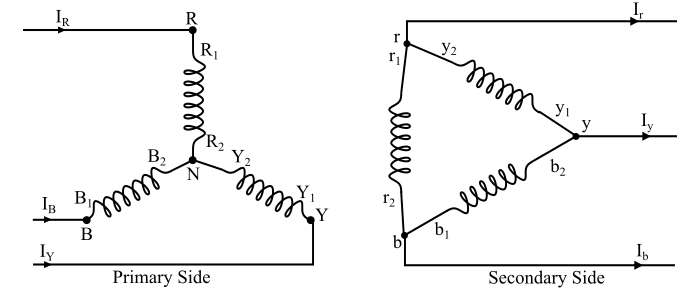

在變壓器的星-三角連線中，變壓器的一次繞組採用星形連線，而二次繞組採用三角形連線（參見圖示）。

一次繞組 – 由於一次繞組採用星形連線，因此一次線電壓等於一次相電壓的√3倍，一次線電流與一次相電流相同。

二次繞組 – 二次繞組採用三角形連線。因此，在變壓器的二次側，線電壓與相電壓相同，而線電流是相電流的√3倍。

在星-三角連線中，二次相電壓比一次相電壓超前+30°，這也是各線電壓之間的相位關係。

星-三角連線的優點

變壓器星-三角連線的主要優點如下：

• 由於一次側採用星形連線，因此一次側有中性點，可以接地以避免電壓失真。

• 星-三角連線避免了三次諧波問題，因為它們在二次側的三角形迴路中迴圈。

• 星-三角連線的變壓器可以處理較大的不平衡負載。

• 由於一次繞組採用星形連線，因此需要的匝數較少。這使得星-三角連線在大功率高壓降壓變壓器中更經濟。

星-三角連線的缺點

星-三角連線變壓器的主要缺點是它不能與星-星或三角-三角連線的變壓器並聯，因為二次電壓相對於一次電壓偏移了30°。

星-三角連線的應用

以下是變壓器星-三角連線的主要應用：

• 這種連線方式用於需要中性點以便接地的一次側。

• 星-三角連線主要用於位於輸電線路變電站端的降壓變壓器。
